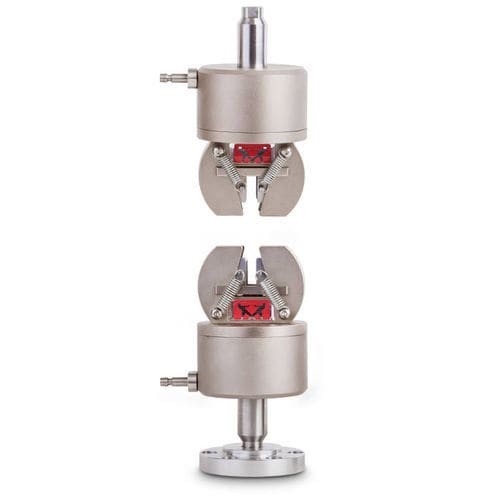

Griffes pneumatiques à coin
Les pinces pneumatiques à coin Instron peuvent être utilisées dans des applications d'essais de matériaux statiques ou dynamiques. Les faces de préhension en forme de coin interchangeables s'adaptent aux échantillons plats ou ronds.
La pince est conçue pour permettre aux échantillons d'être saisis en toute sécurité sans introduire de précharge axiale sur l'échantillon. Pour ce faire, les faces des mâchoires ne se déplacent que dans le sens horizontal, par rapport à l'échantillon.
Principe de fonctionnement
Chaque pince fonctionne indépendamment de l'autre, une alimentation hydraulique externe fournissant la pression nécessaire à l'ouverture et à la fermeture des pinces.
Lorsque la pression de préhension est appliquée, la position verticale relative des faces de l'échantillon et de la mâchoire reste inchangée afin d'éviter la génération d'une charge sur l'échantillon pendant le processus de préhension.
Lorsque les faces de préhension entrent en contact avec l'échantillon, la pression hydraulique produit une force verticale sur la tête de préhension. La force de préhension reste constante car la conception compense automatiquement les variations d'épaisseur de l'échantillon.
---
