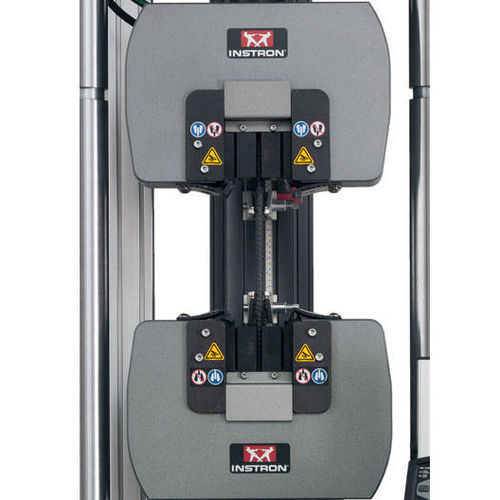

Pince de préhension hydraulique W-5 series

parallèlepour charges lourdesà plat

Les pinces hydrauliques à effet de coin sont dotées d'une conception ouverte à l'avant, ce qui facilite le chargement des grands spécimens. Cette série peut accueillir des échantillons ronds d'un diamètre allant jusqu'à 90 mm et des échantillons plats d'une épaisseur allant jusqu'à 90 mm, avec des capacités allant de 300kN (67 500 lbf) à 2000kN (450 000 lbf). Spécialement conçues pour les environnements industriels où la poussière et les copeaux métalliques peuvent être présents, ces pinces sont dotées de couvercles de protection contre la poussière qui s'adaptent facilement sur les faces pour protéger les surfaces en mouvement. Des plaques d'adaptation optionnelles fournissent une méthode efficace pour monter des cordes de charge secondaires pour des essais de moindre capacité ou d'autres fixations sans retirer la pince la plus grande. PRINCIPE DE FONCTIONNEMENT Ces pinces sont actionnées hydrauliquement à l'aide d'un bouton à rotation manuelle situé à l'avant de la pince. Le corps de la pince ne bouge pas pendant la fermeture ou l'ouverture. L'alimentation hydraulique se fait généralement à partir du châssis principal de la machine, par l'intermédiaire d'un sous-manifold de préhension. Les mâchoires sont des inserts séparables maintenus dans un porte-mâchoire facile à installer, sans qu'il soit nécessaire de regraisser pour changer les faces de la mâchoire. Les corps des pinces sont dotés de raccords de graissage qui permettent de regraisser facilement le support en cas de besoin. Les modèles W-5380 et W-5390 sont équipés d'un siège magnétique. GAMME D'APPLICATIONS Type de charge : tension, *Non adapté aux essais de contrainte ou de fatigue à travers le zéro/en sens inverse Matériau de l'échantillon : métaux Formes de l'échantillon : plat, rond
