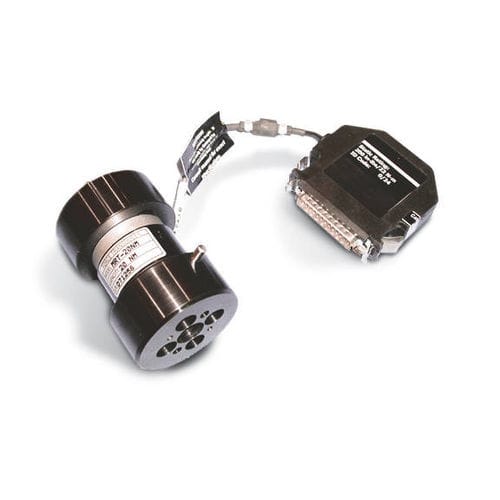

Capteur de force de torsion 55MT series

type boutoncapacitifminiature

Les cellules de torsion à utiliser avec les cadres de torsion de la série 55MT sont disponibles en plusieurs capacités selon le modèle de cadre. Les cellules de capacité inférieure étendent la portée de la machine et augmentent la fonctionnalité du cadre d'essai de la série 55MT. Pour le 55MT1, les cellules de torsion sont des capteurs de couple de réaction miniatures. Ces cellules sont très petites, avec une linéarité et une répétabilité excellentes. Toutes les cellules utilisent le même modèle de montage, l'interchangeabilité des fixations ne pose donc aucun problème (le poids des fixations peut être un facteur avec la cellule de 2 in-lb). Ces cellules sont fournies avec les plaques de montage et de protection contre les surcharges intégrées qui sont utilisées pour monter la cellule principale sur les cadres 55MT1. Cela permet non seulement de protéger la cellule, mais aussi de passer très rapidement de la cellule principale à la cellule à faible portée. Pour les cadres plus grands 55MT2 et 55MT20, les cellules sont des transducteurs de couple de réaction bridés. Cela permet une meilleure résistance aux moments de flexion. La cellule a une grande rigidité en torsion et une faible sensibilité en fin de course. Toutes les cellules pour un cadre particulier utilisent un modèle de montage circulaire standard, de sorte que les cellules se montent sur le cadre avec le même matériel que la cellule principale. Aucun adaptateur supplémentaire n'est nécessaire, car toutes les fixations existantes se montent sur les cellules de capacité inférieure de la même manière que pour la cellule principale. Toutes les cellules de torsion convertissent le mouvement de rotation en un signal électrique qui est représentatif du couple induit. Lorsqu'il est nécessaire de tester des spécimens plus petits, des cellules de faible capacité peuvent être ajoutées pour augmenter la plage de fonctionnement de la machine.
