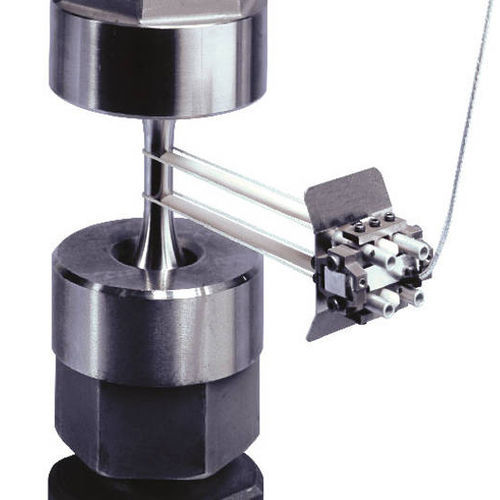

Extensomètre haute température 2632 series

axial

Il existe de nombreux types différents d'extensomètres à haute température. Le type d'instrument dépend du type d'essai (traction à chaud, fluage, LCF, etc.) et du type de système de chauffage utilisé (four à tube divisé, four à tube droit, four à port à entrée latérale ou chambre environnementale). Le PSH8MS est typiquement utilisé dans les applications de traction à chaud avec des fours à tubes et consiste en une unité de mesure séparée et un ensemble de bras de suspension. L'unité de mesure utilise un LVDT avec une course fixe qui reste à l'extérieur du four, les bras sont situés principalement à l'intérieur du système de chauffage et fixent l'échantillon à l'unité de mesure. Les séries d'instruments 3448, 3548 et 2632 sont des instruments à jauges de contrainte conçus pour les essais de tension, de compression et de fatigue à haute température utilisant un four à port à entrée latérale. Les bras sont des tiges en céramique qui traversent le four et entrent en contact avec l'éprouvette. Selon le type de modèle, l'extensomètre est fixé à l'éprouvette à l'aide d'un cordon en céramique, ou d'un montage à ressort / contrebalancé.
