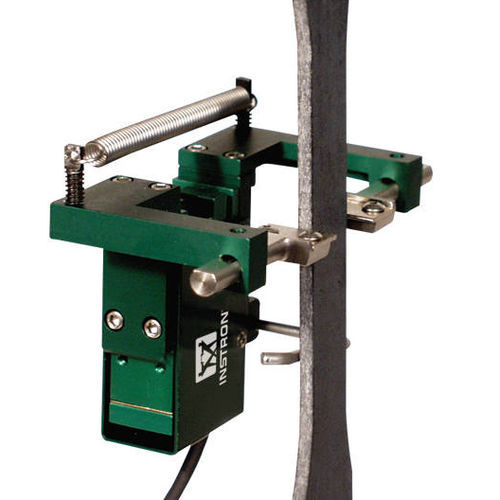

Extensomètre par jauge de contrainte W-E404 series

diamétralaxialà agrafe

Extensomètres transversaux à pince Les extensomètres transversaux de la série W-E404 sont conçus pour mesurer les déplacements transversaux. Ils sont autoportants sur l'éprouvette et fonctionnent sur toute largeur ou diamètre d'éprouvette de 0 à 25 mm (1 in). Les types W-E404-A/C/E/F sont couramment utilisés pour la mesure du coefficient de Poisson et de la déformation transversale sur des matériaux anisotropes tels que les composites. Ils sont fréquemment utilisés simultanément avec des extensomètres axiaux. Ces unités se fixent facilement sur l'échantillon et sont maintenues en place par un ressort intégré. Les bords de contact arrondis aident à maintenir la position sur l'éprouvette. Une version spéciale de calcul de la moyenne (2640-010) est disponible pour déterminer la valeur "r" des tôles (ne convient PAS pour le coefficient de Poisson). Principe de fonctionnement Le déplacement de l'éprouvette est mesuré en un seul point à l'aide d'un capteur à jauge de contrainte à double flexion de haute précision, conçu pour être robuste et plus performant. La version spéciale pour la valeur 'r' mesure le déplacement de l'échantillon en deux points à l'aide de deux capteurs à jauge de contrainte individuels de haute précision et à double flexion. La sortie de chaque capteur est fusionnée pour produire une seule sortie moyenne. La conception de ces unités les rend très durables et elles peuvent être laissées sur l'échantillon jusqu'à sa rupture.
