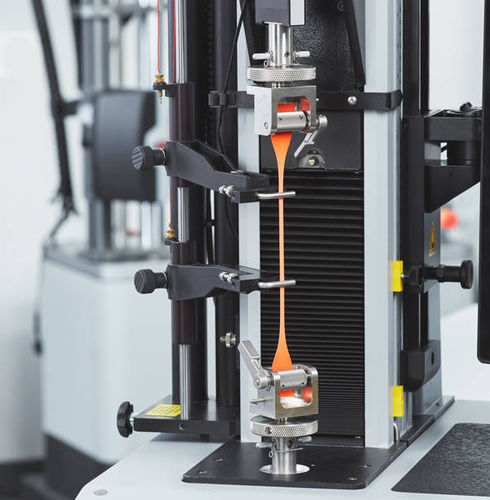

Extensomètre par jauge de contrainte 2603 Series

à grande course

Conçus pour être utilisés avec les systèmes d'essais universels à une ou deux colonnes, les extensomètres à grande course (XL) peuvent être utilisés pour mesurer des allongements d'échantillons allant jusqu'à 30 pouces ou 750 mm. Le XL est conçu pour se fixer directement sur l'échantillon, rapidement et facilement. Il s'ajuste à des longueurs de jauge incrémentales allant de 0,5 in à 5 in, ou de 10 mm à 200 mm. Principe de fonctionnement L'extensomètre à forte élongation est conçu pour se fixer directement sur un échantillon, rapidement et facilement. Il s'ajuste à des longueurs de jauge incrémentales allant de 0,5 à 5 pouces, ou de 10 mm à 200 mm. Le XL peut supporter un déplacement de la pince allant jusqu'à 10 pouces et est spécialement conçu pour permettre de tester l'échantillon jusqu'à la rupture sans endommager l'extensomètre ou perturber d'une autre manière la routine d'essai. L'extensomètre XL est basé sur une paire de pinces soigneusement équilibrées qui actionnent un potentiomètre par l'intermédiaire de câbles de connexion. Les deux pinces se déplacent librement, mais toute augmentation de la séparation ou du mouvement différentiel fait avancer le transducteur. Les pinces supérieure et inférieure de l'échantillon sont contrebalancées séparément et guidées sur un arbre poli et rectifié avec des roulements linéaires, de sorte qu'aucun poids de l'extensomètre n'est appliqué à l'échantillon. Caractéristiques et avantages - Pinces à dégagement rapide - Contrebalancé pour une force minimale sur l'échantillon - Réglages variables de la longueur de la jauge - Pression de serrage réglable pour une variété d'épaisseurs d'échantillons - Facile à installer sur la plupart des machines Instron - Auto-identification pour faciliter l'étalonnage - Unités d'étalonnage SI, US et métriques
