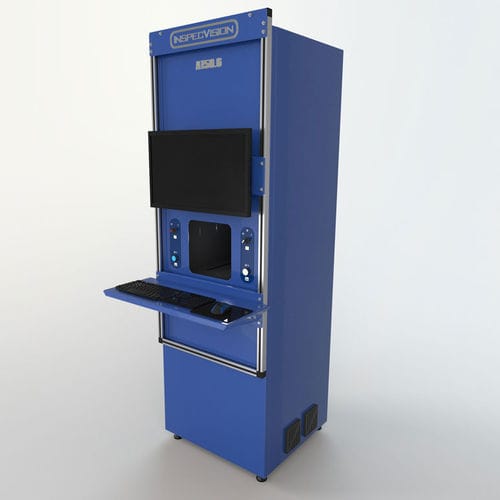

Système de vérification Accuity A160.6

- Système de jaugeage télécentrique - Inspection automatisée en 2D et 3D - Précision certifiée de 6 microns - Balayage de pièces jusqu'à 160 mm de large - Temps d'installation et d'inspection de 4 secondes Caractéristiques du produit Précision : - 2D : 6μm - 3D : 10μm - Taille des composants (diamètre) > 160 mm Spécification - Zone de balayage 2D unique maximale : >160mm de diamètre - Profondeur de balayage unique maximale : 60 mm (Z) - Caméra : >25 mégapixels - Objectif : télécentrique - Répétabilité 2D en un seul point : 1,5 micron - Précision 2D : 6 microns - Répétabilité 3D à un point : 1,8 micron - Précision 3D : 10 microns - Temps de balayage 2D : 0,1 seconde - Temps de balayage 3D : 10 secondes - Espacement des points 2D & 3D : 0.036mm - Equipement périphérique : Contrôleur d'éclairage de table, Interface informatique standard - Système d'exploitation requis : Windows 10 64bit - Logiciel inclus : numérisation 3D, repositionnement automatisé, acquisition de cartes de texture, rendu des couleurs 3D, création de coupes transversales, création d'arêtes 3D, rétroconception d'arêtes 3D vers DXF/DWG, comparaison d'arêtes 3D vers DXF/DWG, projection inversée de rapports de déviation colorés sur la pièce, création de nuages de points 3D dans les formats PLY, STL, VRML, ASCII, création de nuages de points texturés, logiciel d'étalonnage, logiciel d'inspection 2D utilisant la silhouette et la lumière du dessus, sortie SPC, alignement automatique, importation de dimensions, importation de tolérances, tables de tolérances, repositionnement 3D, repositionnement 2D, rétroconception 2D.
