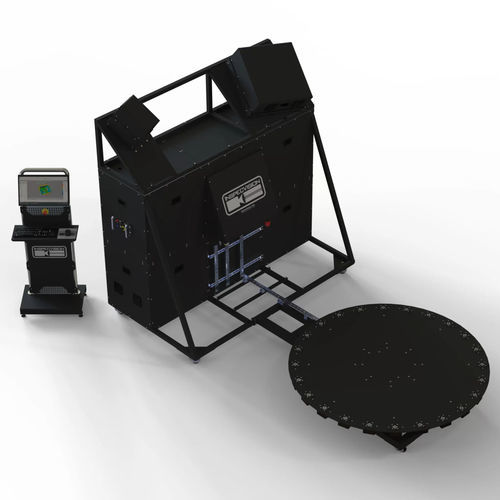

Système de scanning optique Opti-Scan OS2000.35

3Dpour inspectionmobile

- Mesure des surfaces et des arêtes en 3D - Inspection automatisée en un seul clic - Technologie de balayage en lumière blanche - Précision certifiée - Caméra 65MP en standard - Conçue pour les conditions de travail en usine - Rétrofit et utilisation avec Planar 2D Caractéristiques du produit Précision : - Répétabilité : 35 μm - Volumétrique : 75 μm Résolution - Champ de vision : 2000mm - Appareil photo : >65MP - Projecteur : >8,2MP Spécifications - Zone de balayage unique maximale 1 & 2 : 2000 mm (X) x 1125 mm (Y) - Profondeur de balayage unique maximale* 1,2 & 3 : 1125mm (Z) - Précision volumétrique** : 75 microns - Répétabilité** : 35 microns - Espacement des points : meilleur que 250 microns - Vitesse de balayage*** : > 5000 000 points par seconde - Durée du balayage*** : < 15 secondes - Temps de traitement**** : < 30 secondes - Équipement périphérique : Contrôleur d'éclairage USB, interface informatique standard - Système d'exploitation requis : Windows 11 64bit - Logiciels inclus : Numérisation 3D, repositionnement automatisé, acquisition de cartes de texture, rendu des couleurs 3D, création de coupes transversales, création d'arêtes 3D, rétroconception d'arêtes 3D vers DXF/DWG, comparaison d'arêtes 3D vers DXF/DWG, projection inversée de rapports de déviation colorés sur la pièce, création de nuages de points 3D aux formats PLY, STL, VRML, ASCII, création de nuages de points à texture cartographiée, logiciel d'étalonnage. - Logiciel d'inspection 3D gratuit : Entièrement compatible avec les logiciels d'inspection 3D gratuits disponibles sur le marché. Les fonctionnalités comprennent la comparaison avec des modèles solides 3D, le dimensionnement, la GD&T, les coupes transversales, l'inspection des écarts de surface complets, la fusion des scans, les rapports personnalisables, l'alignement automatique du scan sur la CAO, le maillage des nuages de points, le traitement et le filtrage, l'extraction des données nominales du modèle CAO, la comparaison de 2 scans.
