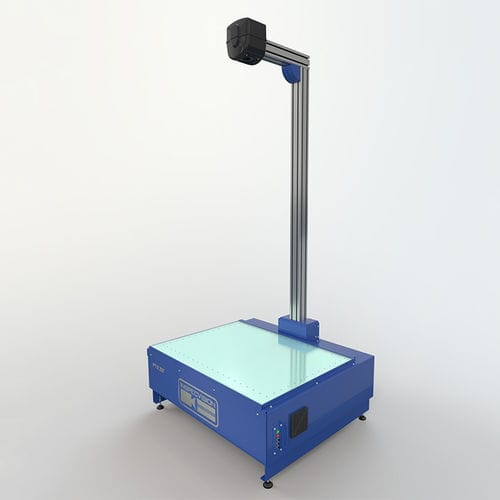

Machine d'inspection optique Planar P70.20

3Dde surfacede forme

- Inspection rapide et automatique des pièces - Rétro-ingénierie ultra rapide - Intégration SPC - La plus grande gamme de modèles disponibles - Scanning 3D Add On Précision : - Forme : 20/40μm* - Surfscan : 0.15mm Taille du composant - (longueur x profondeur x hauteur) - 1000 mm x 667 mm x 350 mm Spécifications - Longueur maximale de l'élément : 1000 mm - Largeur maximale de l'élément : 667 mm - Epaisseur maximale du composant : 350mm - Poids maximal du composant : 50kg - UDL (Uniformly Distributed Load) - Précision de mesure, longueur et largeur** : +/- 20/40 μm* - Précision de mesure, hauteur ** (en option) : +/- 150 μm* - Espacement des points : 0.18mm - Vitesse de mesure** : 2GHz - Disque dur : <80Gb - Écran : écran plat de 20 pouces ou mieux - Equipement périphérique : Clavier et souris optique - Logiciel d'exploitation : Windows 10 - 64 Bit - Logiciel propriétaire InspecVision : Inspection, SPC, rapports, rétroconception - Câble de données : USB 2 ou USB3 - Armoire informatique (en option) : Boîtier industriel étanche à la poussière - Construction de la table lumineuse : boîtier en acier soudé - Surface de mesure de la table lumineuse : verre feuilleté, trempé avec couche de diffusion intégrée - Source lumineuse : LED à haute efficacité - Construction du mât : aluminium extrudé - Alimentation électrique : 230 Volt, monophasé, 50Hz ou 110 Volt, monophasé, 60Hz sur demande - Consommation électrique : 4 Ampères maximum à 230 Volts, 7 Ampères maximum à 110 Volts - Panneau de commande : Interrupteurs de commande pour l'alimentation, la caméra et les lumières - Directives CE : Conforme aux directives machines, basse tension et CEM - Couleur : Aluminium naturel et RAL 5013 (bleu cobalt)
