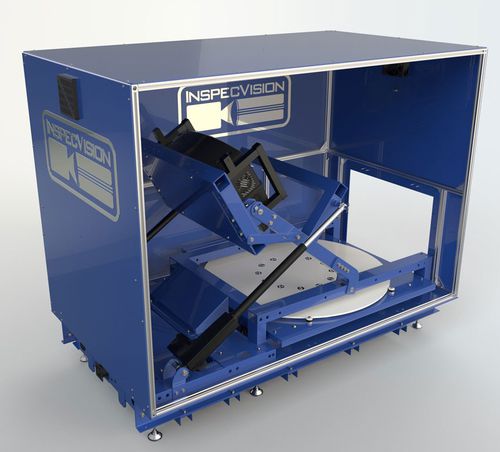

Système de scanning optique Opti-Scan OS350.10

3Dpour inspectionpar un nuage de points

- Mesure des surfaces et des arêtes en 3D - Inspection automatisée en un seul clic - Technologie de balayage en lumière blanche - Précision certifiée - Caméra 20MP en standard - Conçu pour les conditions de travail en usine Précision : - Répétabilité : 10 μm - Volumétrique : 15 μm Résolution - Champ de vision : 350 mm - Appareil photo : >20MP - Projecteur : >2MP Spécifications - Zone de balayage unique maximale 1 & 2 : 350 mm (X) x 215 mm (Y) - Profondeur de balayage unique maximale 1,2 & 3 : 215 mm (Z) - Précision volumétrique : 15 microns - Répétabilité : 10 microns - Espacement des points : meilleur que 75 microns - Vitesse de balayage : > 250 000 points par seconde - Temps de numérisation : < 10 secondes - Temps de traitement : < 5 secondes - Équipement périphérique : contrôleur d'éclairage de table, interface informatique standard - Système d'exploitation requis : Windows 10 64bit - Logiciels inclus : Numérisation 3D, repositionnement automatisé, acquisition de cartes de texture, rendu des couleurs 3D, création de coupes transversales, création d'arêtes 3D, rétroconception d'arêtes 3D vers DXF/DWG, comparaison d'arêtes 3D vers DXF/DWG, projection inversée de rapports de déviation colorés sur la pièce, création de nuages de points 3D aux formats PLY, STL, VRML, ASCII, création de nuages de points à texture cartographiée, logiciel d'étalonnage. - Logiciel d'inspection 3D gratuit : Entièrement compatible avec les logiciels d'inspection 3D gratuits disponibles sur le marché. Les fonctionnalités comprennent la comparaison avec des modèles solides 3D, le dimensionnement, la GD&T, les coupes transversales, l'inspection des écarts de surface complets, la fusion des scans, les rapports personnalisables, l'alignement automatique du scan sur la CAO, le maillage des nuages de points, le traitement et le filtrage, l'extraction des données nominales à partir du modèle CAO, la comparaison de 2 scans.
