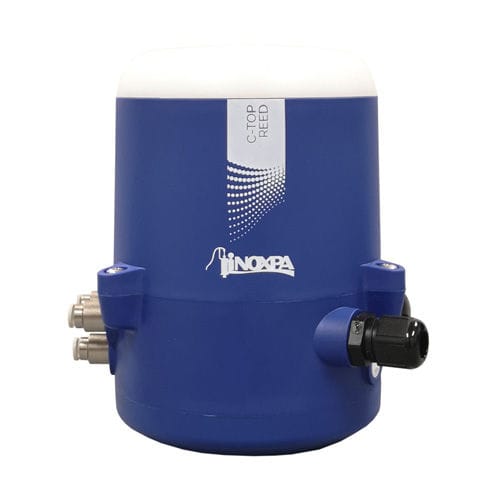

Pouvant être adaptée à n’importe quel actionneur INOXPA, la tête de commande C-TOP Reed permet d’automatiser efficacement et de manière décentralisée les vannes de procédé à entraînement pneumatique. Il peut s’agir de vannes papillon, de vannes à bille, ou de vannes à simple ou double siège.
La tête de commande comporte au maximum trois électrovannes, deux cibles magnétiques et un module électronique composé de trois capteurs associés à trois indicateurs visuels (LED). Les électrovannes qui contrôlent la vanne et agissent sur elle sont activées au moyen de signaux externes. Les capteurs du module électronique sont à la fois en mesure de lire la position de l’actionneur de la vanne en détectant la position des cibles situées sur l’arbre de l’adaptateur et de signaler cet état en éclairant la tête de commande. Les commutateurs DIP situés sur le module électronique permettent de configurer la tête pour différents types de vannes.
La tête de commande C-TOP Reed se monte facilement sur le dessus de l’actionneur de la vanne.
Configuration rapide et simple.
Détection linéaire au moyen de capteurs magnétiques de type Reed.
Possibilité d’avoir jusqu’à trois électrovannes.
Indication lumineuse de l’état de la vanne visible à 360 ⁰.
Pièces en plastique PA6
Vis A2
Joints NBR
Raccords pneumatiques laiton nickelé
