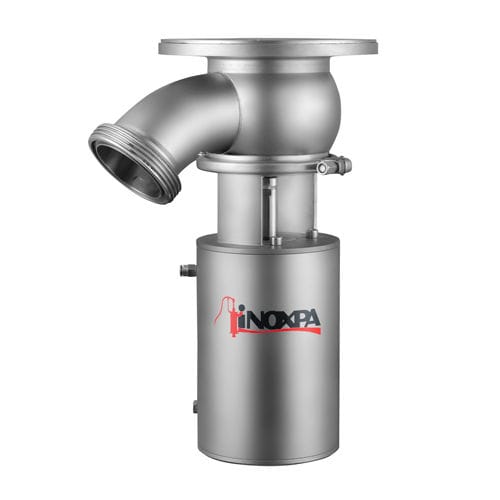

Vanne à clapet INNOVA Fpneumatiqued'arrêtpour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à clapet
- Actionnement
- pneumatique
- Fonction
- d'arrêt
- Media
- pour l'eau
- Corps
- à siège, soudée
- Applications
- pour applications hygiéniques, de fond de cuve
- Autres caractéristiques7
- compacte, DIN, normalement fermée, simple effet
- DN
Max: 100 mm
(3,937 in)Min: 25 mm
(0,984 in)- Pression
Max: 10 bar
(145 psi)Min: 6 bar
(87 psi)- Température
Max: 140 °C
(284 °F)Min: -10 °C
(14 °F)
Description
La vanne INNOVA F est une vanne à clapet à fermeture, conçue spécialement pour les montages en fond de cuve dans applications hygiéniques.
Conception compacte pour réduire l'encombrement.
Corps spécifique avec bride soudée.
Sortie avec coude à 45° pour permettre la soudure.
Ouverture vers l'intérieur de la vanne.
Conception du joint type radial.
Actionneur pneumatique simple effet.
Vanne normalement fermée (NF).
Lanterne ouverture, permet l’inspection visuelle de l'axe de la vanne.
Pièces en contact avec le produit AISI 316L (1.4404)
Autres pièces en acier inoxydable AISI 304 (1.4301)
Joint EPDM
Finition superficielle :
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate
Tailles disponibles :
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"
Connexions Souder
Manœuvre manuel.
Joints en FPM, HNBR.
Autres raccords.
Tête de commande C-TOP et C-TOP+.
Détecteurs de position externes.
Finition superficielle Ra ≤ 0,5 μm.
