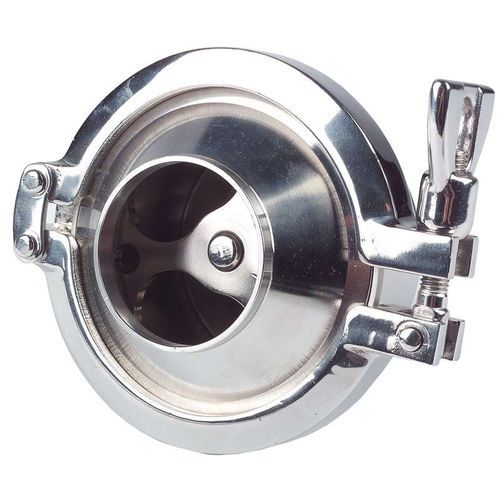

Le clapet anti-retour est conçu pour éviter le retour du fluide et bloquer le débit dans une seule direction. Ce clapet peut être utilisé pour éviter le désamorçage des pompes et pour éviter les coups de bélier.
Il est utilisé dans l'industrie alimentaire, des boissons, oenologique, oléicole, cosmétique, pharmaceutique et chimie fine.
Principe de fonctionnement
Le clapet anti-retour s'ouvre lorsque la pression du fluide dépasse la pression du ressort, au moment où les pressions s'équilibrent le clapet anti-retour se ferme.
Lorsque deux pompes sont installées en parallèles avec une seule pompe en fonctionnement, il faut mettre un clapet anti-retour au refoulement de chaque pompe afin que le liquide ne recircule pas en boucle sur la pompe qui est à l’arrêt. Dans certaines applications comme les boucles d’eau pure, un petit trou est percé sur le siège, permettant une circulation minimale de liquide afin de ne pas créer une zone morte.
Conception et caractéristiques
Verfügbar von DN 25/1" bis 100/4".
Einfacher Abbau / Aufbau des Ventils mit Klammern.
Kompakte Konstruktion.
Anschlüsse: Außengewinde DIN 11851.
