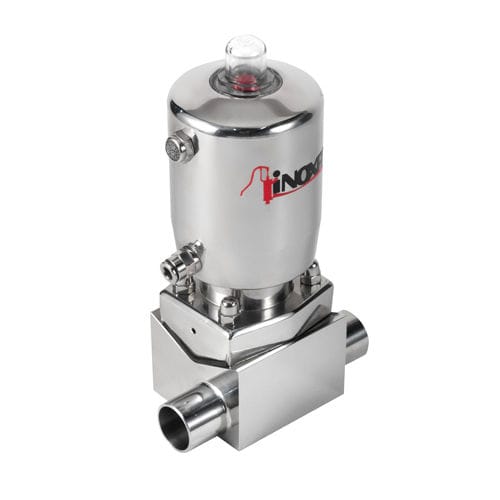

Vanne à membrane NDL

manuellepneumatiqueà siège

Les vannes à diaphragme NDL (Non Dead Leg T Valve), à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les processus aseptiques de l'industrie pharmaceutique. Les vannes sont largement utilisées aux points d'utilisation dans les boucles d'eau purifiée (PW) ou d'eau pour injections (WFI). Le diaphragme assure l'étanchéité du corps et du siège. Il n'y a aucun passage vers l'environnement extérieur et, de ce fait, la vanne est adaptée aux processus aseptiques. Lorsque la vanne est fermée, une plaque de pression qui soutient la membrane se déplace vers la face d'étanchéité du corps. Lorsque la plaque de pression se déplace, le diaphragme fléchit et est forcé de descendre sur la zone de siège au centre du corps, fermant ainsi le passage du flux à travers le corps. La vanne peut être actionnée manuellement ou pneumatiquement et contrôlée par des unités de commande et des électrovannes. Une vanne à diaphragme standard est utilisée pour fermer le débit d'une ligne, une vanne de type NDL ne ferme qu'une seule sortie de la ligne principale. Par rapport à une vanne à diaphragme traditionnelle, le bras mort d'une vanne NDL est réduit au minimum en raison de la conception de la vanne, et les normes pharmaceutiques telles que l'ASME BPE donnent la priorité à cette condition. Une large gamme flexible basée sur un concept de conception modulaire avec des composants clés communs à d'autres vannes. Capuchons et poignées en acier inoxydable autoclavables. Poignée avec limiteur de course. Conception hygiénique des poignées. Le corps de la vanne est usiné dans un bloc d'acier inoxydable. Conception entièrement vidangeable. Traçabilité des composants.
