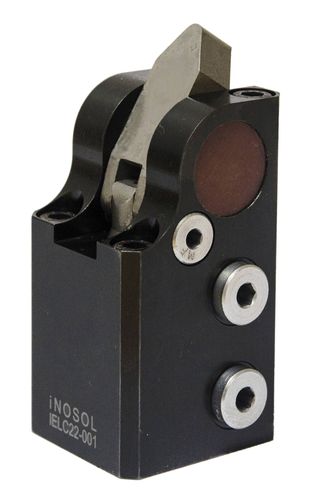

Bride articulée hydraulique double effet IELC series

Pince à levier excentrique hydraulique, 250 bar, double effet - Y compris requête pneumatique - Le levier de serrage n'a pas besoin d'être durci - Bride supérieure/bride inférieure - Raccord tuyau et joint torique - Contour à faible interférence - Design compact La pince à levier excentrique est un vérin de pression à double effet dans lequel le levier de serrage est déplacé via un point de pivot excentrique pour serrer la pièce. Recommandations d'utilisation : La pince à levier excentrique a une force de serrage relativement élevée avec un faible encombrement. Pour cette raison cette solution est adaptée aux machines performantes et des conditions spatiales difficiles. L'huile sous pression est fournie par des canaux forés ou via le filetage de raccordement uniforme M10x1. Lors de l'installation du cylindre de serrage, les surfaces des brides doivent être ajustées à la hauteur de la pièce à usiner. Ces pinces sont particulièrement adaptées là où pivotement latéral du levier de serrage/bras de serrage est possible. Le débit volumique d'environ 1,8 l/min ne doit pas être franchi, être dépassé, être dépassé. Si des leviers de serrage fournis par le client sont utilisés, ils doivent ceux-ci équipés d'une vis de pression ou sur le Surface de serrage/d'appui trempée. Levier de serrage coudé sur le côté dès l'utilisation est découragé.
