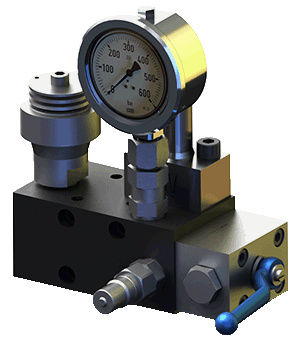

Coupleur hydraulique de bridage manuel IMCU-001

Unité d'accouplement manuel Simple effet, max. 400 bar - Eléments de sécurité intégrés - Déconnexion tout en maintenant la pression du système - Montage sur collecteur - Joint torique et raccord fileté L'unité d'accouplement est utilisée lorsque la fixation est manuelle séparé du générateur de pression. Cet appareil doit fonctionner exclusivement en simple effet. Recommandations d'utilisation : L'unité d'accouplement est équipée de différents options de connectivité. Il peut être fixé via un connecteur à joint torique sur le fond ou à l'arrière avec G1 / 4 ou joint torique. Tous les éléments d'étanchéité et de fermeture sont inclus. En tant que fluide sous pression, nous recommandons l'huile hydraulique d'après DIN 51524 (HL, HLP). Flux de travail pour la mise sous tension d'un appareil : - Accouplement manuel - Ouverture du robinet à boisseau sphérique - Génération de pression jusqu'à ce que tous les éléments de serrage sont excités et la pression requise dans le système est atteint. - Fermeture du robinet à boisseau sphérique - Arrêter la mise en pression - Désaccouplement manuel - Dispositif de déclenchement pour le traitement Si le robinet à boisseau sphérique s'ouvre pendant la mise sous pression en rien ne se passe, mais l'état découplé, mais alors le la pression doit être décomposée entre le ballon et le raccord rapide avant le raccord suivant. Pour ce faire, desserrer le raccord rapide.
