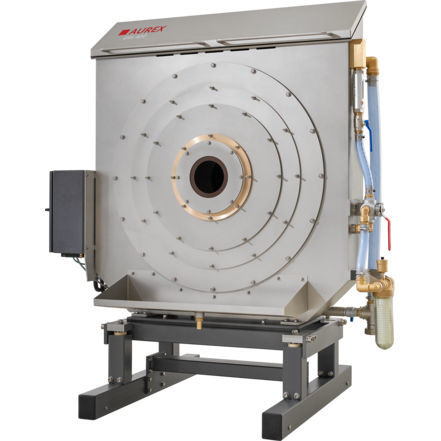

Système de mesure d'épaisseur

de diamètrede fissurepour tube en plastique

Lors d'une mesure par ultrasons, des signaux de la gamme de fréquences des ultrasons sont générés, transmis, reçus (échos), puis traités et évalués. Sur la base de la mesure du temps de transit des échos ultrasonores réfléchis sur les parois extérieures et intérieures du tuyau ainsi que sur les surfaces limites potentiellement existantes (dans le cas de tuyaux multicouches), les épaisseurs des différentes couches peuvent être calculées. Pour ce faire, il est nécessaire de disposer d'un fluide de couplage, l'eau, ainsi que d'une électronique d'évaluation des ultrasons précise et numérisée. Les systèmes à ultrasons AUREX combinent une grande précision et une utilisation simple pour la mesure de l'épaisseur des parois et du diamètre. Cela signifie que les tubes et tuyaux monocouches et coextrudés peuvent être mesurés de manière fiable jusqu'à une épaisseur de couche d'au moins 0,05 mm. L'interaction entre la mesure et le contrôle assure une stabilisation globale du processus de production et une production efficace. La détection précoce des sections minces et épaisses et l'ajustement correspondant au niveau de la filière permettent de réduire davantage les coûts de production. Les systèmes AUREX sont disponibles pour la mesure de la géométrie de 0,5 à 3 000 mm de diamètre et pour la mesure à 100 % de l'épaisseur de la paroi et la détection des défauts jusqu'à 630 mm de diamètre. Avantages : Informations détaillées sur le produit (épaisseur de paroi, diamètre, excentricité, ovalisation) Vérification continue de la conformité aux spécifications du produit Automatisation du processus grâce au contrôle de l'épaisseur de paroi, du diamètre, du poids au mètre et du débit massique Production cohérente grâce à une épaisseur de paroi constante et au centrage des tubes et des tuyaux Économies de matériaux pouvant aller jusqu'à 5 %
