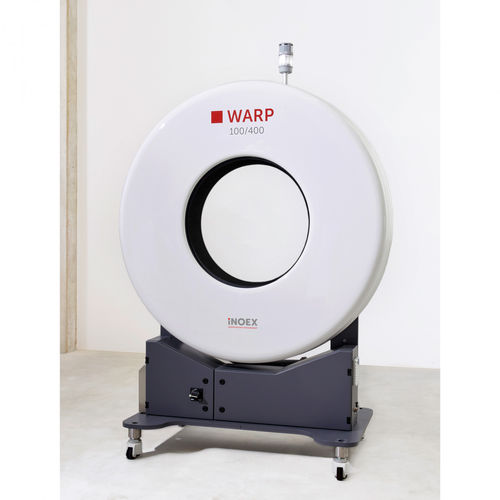

Système de mesure d'épaisseur WARP 100

de diamètred'alignementoptique

WARP 100 est un système de mesure en ligne de l'épaisseur et du diamètre des tuyaux, qui peut mesurer jusqu'à 38 points de mesure et 19 axes. Plus de 1100 mesures par seconde garantissent une mesure sans faille. Cette caractéristique est particulièrement importante pour les tuyaux soumis à des exigences de qualité élevées, tels que les tuyaux sous pression ou les tuyaux de gaz. La vitesse maximale de la ligne pour une couverture à 100 % est de 11,8 m/min. Le WARP 100 est disponible en trois tailles et peut être utilisé pour des mesures dans une gamme de diamètres allant de 25 à 630 mm. Les capteurs statiques sont répartis autour de la conduite et mesurent continuellement la conduite en parallèle. L'optique spécialement développée permet de focaliser l'alignement de l'onde radar sur le centre de la conduite. Les capteurs sont disposés de manière à ce que les points de mesure se chevauchent, assurant ainsi une couverture à mailles serrées dans le sens de l'extrusion. Les variables mesurées, telles que l'épaisseur de la paroi, le diamètre, l'ovalisation, l'excentricité ainsi que les conditions du processus (par exemple, l'affaissement) sont enregistrées avec précision, documentées et utilisées pour le contrôle automatique du processus. Autres avantages/caractéristiques : Mesure avec 100% de couverture du tube dans une gamme de diamètres allant de 25 à 630 mm (trois tailles) Épaisseur de paroi de 2 à 125 mm (en fonction du matériau) Détection de sections fines à l'intérieur du tube documentation à 100 % de la production selon les spécifications
