Connecteur de tube rond TK.E

en acier inoxen fonteréglable

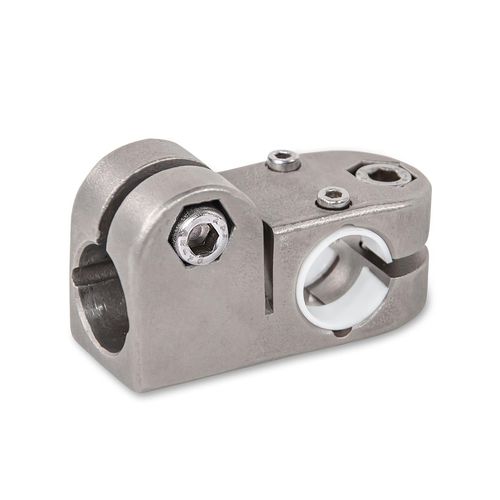

Les connecteurs unitaires linéaires en T TK.E en acier inoxydable moulé de précision ont un point de serrage fendu et un alésage d'élément de guidage usiné par des méthodes de coupe, avec ou sans insert coulissant. Les deux alésages sont situés dans un plan et disposés en forme de T. Avec le tube de guidage de l'unité linéaire, l'alésage de l'élément de guidage forme un solide mécanisme de guidage linéaire rond qui peut être ajusté et serré pour un faible jeu. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon le modèle, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation de manière à ce que l'unité linéaire entière se déplace ensemble. Aux points de vissage, des vis à six pans creux ou des leviers manuels réglables réduisent l'alésage de l'élément de guidage ou la taille du point de serrage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HEK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier.
