Connecteur de tube rond BK.E

en acier inoxen fontecoulissant

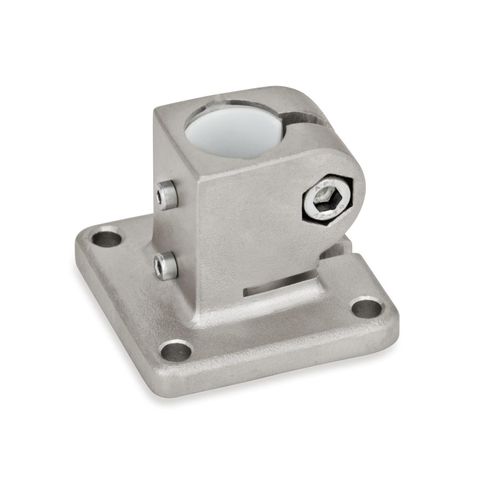

Les connecteurs d'unité linéaire de base BK.E en acier inoxydable moulé avec précision ont un alésage fendu usiné par des méthodes de coupe, avec ou sans insert coulissant. Celui-ci est disposé perpendiculairement à la face de la bride. Avec le tube de guidage de l'unité linéaire, l'alésage de l'élément de guidage forme un mécanisme de guidage linéaire rond solide qui peut être ajusté et serré pour réduire le jeu. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon le modèle, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation, de sorte que l'ensemble de l'unité linéaire se déplace ensemble. Au point de vissage, une vis à six pans creux réduit la taille de l'alésage de l'élément de guidage.
