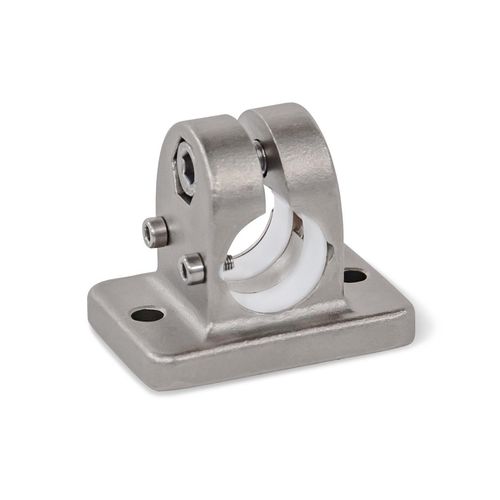

Connecteur de tube rond FK.E

en acier inoxen fonteréglable

Les raccords linéaires à brides FK.E en acier inoxydable moulé avec précision ont un alésage fendu usiné par enlèvement de copeaux, avec ou sans insert coulissant. Celui-ci est disposé dans le plan parallèle à la face de la bride. Avec le tube de guidage de l'unité linéaire, l'alésage de l'élément de guidage forme un solide mécanisme de guidage linéaire rond qui peut être ajusté et serré pour un faible jeu. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon le modèle, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation, de sorte que l'ensemble de l'unité linéaire se déplace ensemble. Au point de vissage, une vis à six pans creux ou un levier manuel réglable réduit la taille de l'alésage de l'élément de guidage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HEK, ils sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier.
