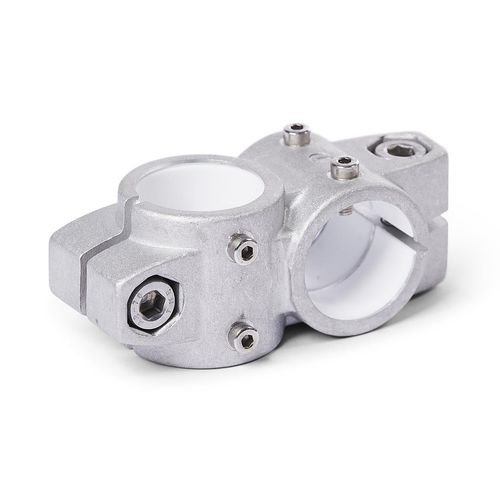

Connecteur de tube rond KS.Z

en croixen fonte d'aluminiumréglable

Les connecteurs d'unités linéaires transversales KS.Z en aluminium moulé sous pression ont des points de serrage fendus et des alésages d'éléments de guidage usinés par des méthodes de coupe, avec ou sans insert coulissant. Les alésages sont décalés dans le plan et disposés à un angle de 90°. Avec le tube de guidage de l'unité linéaire, les alésages de l'élément de guidage forment un solide mécanisme de guidage linéaire rond qui peut être ajusté et serré pour un faible jeu. Les clavettes d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon le modèle, la pièce à déplacer est fixée à l'élément de guidage ou l'élément de guidage lui-même est installé sur le lieu d'utilisation de manière à ce que l'unité linéaire entière se déplace ensemble. Aux points de vissage, des vis à six pans creux ou des leviers manuels réglables réduisent l'alésage de l'élément de guidage ou la taille du point de serrage. Les leviers à main réglables sont destinés à un serrage répété et sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur plus courte du levier.
