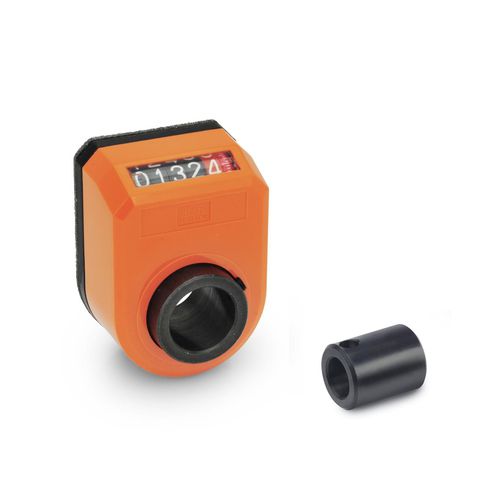

Indicateur de position VZPM

analogiqueintégrécompact

Les indicateurs de position indiquent la distance parcourue par des unités linéaires. Ils sont montés sur le d'une unité linéaire à l'aide d'une douille d'adaptation et d'une vis sans tête et d'une vis sans tête. Le compteur de l'indicateur de position doit être doit être choisi dans le tableau en fonction du pas de de la broche et de la taille de l'unité linéaire l'unité linéaire. D'autres options, telles que l'installation d'installation ou la couleur du boîtier, peuvent être définies dans le numéro d'article. Le boîtier en polyamide est soudé par ultrasons, ce qui le rend particulièrement robuste, étanche et compact. L'indicateur de position est également résistant à une température jusqu'à 80 °C et résiste aux huiles et aux solvants. Le joint en caoutchouc mousse assure un découplage mécanique découplage mécanique et fait également office de joint. L'arbre creux est en acier traité à l'oxyde noir. Si l'indicateur de position est fixé à un tube simple linéaire monotube, un support de couple VZDR ou VZDV est requis est nécessaire pour empêcher l'indicateur de position de l'indicateur de position de tourner. Pour les unités linéaires à double tube, un support de couple vZDD n'est nécessaire que pour le diamètre 18. Comme alternative au système d'indicateur mécanique, un indicateur de position VZPE peut également être utilisé, qui qui détecte et affiche la position électroniquement. Produit conforme à la directive RoHS
