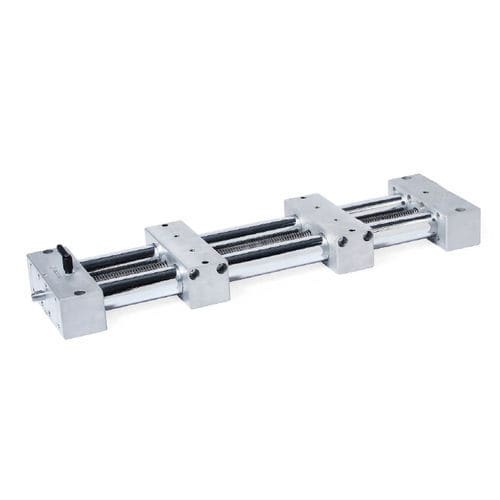

Axe linéaire manuel PD2E

à double tubeen aluminiumde précision

Les guides ronds des unités linéaires de précision à double tube de précision sont disponibles sous forme de tubes ou arbres pleins. Ils sont fabriqués en acier chromé ou chromé dur ou en acier inoxydable poli acier inoxydable poli. Les pièces d'extrémité en aluminium relient les tubes ou les arbres pleins et forment avec les éléments de guidage un guidage linéaire précis avec les éléments de guidage. La broche continue centrée broche continue centrée est dotée d'un filetage trapézoïdal ou fin et de roulements à billes des deux côtés filetage fin et des roulements à billes des deux côtés. La broche la broche elle-même se compose d'une partie avec un filetage et une autre avec un filetage à droite. Les éléments de guidage éléments de guidage sont déplacés linéairement le long du le long du filetage de la broche dans des directions opposées écrous de broche intégrés. Les éléments de guidage individuels ont un guidage coulissant ou à rouleaux. Les unités linéaires à double tube ont une grande rigidité en torsion torsion et peuvent supporter des poids et des couples élevés couples élevés. Les pièces accessoires sont répertoriées dans les tableaux et sont déjà prises en compte lors de la sélection du produit déjà prises en compte lors de la sélection des unités linéaires. Cela garantit, par exemple, que les que les longueurs des tourillons z1 et z2 sont correctes pour le la fixation des accessoires. Les accessoires ne sont pas fournis avec les unités linéaires. Produit conforme à la directive RoHS
