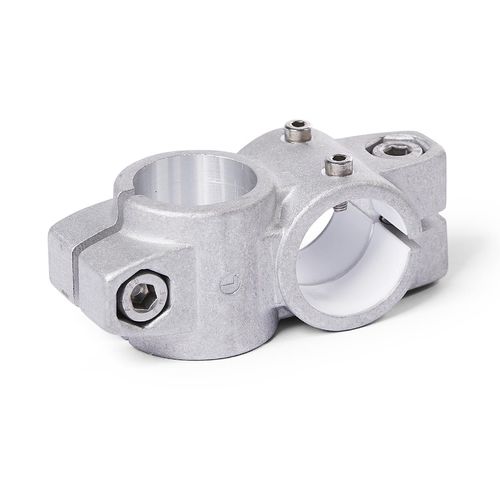

Connecteur de tube en croix KS.E

en fonte d'aluminiumréglablecoulissant

Les connecteurs d'unités linéaires transversales en aluminium moulé sous pression ont des points de serrage fendus et des alésages d'éléments de guidage usinés par des méthodes de coupe, avec ou sans insert coulissant. Le site les alésages sont décalés dans le plan et disposés selon un angle de 90° angle de 90°. Avec le tube de guidage de l'unité linéaire, les alésages de l'élément de guidage forment un mécanisme solide de guidage linéaire solide, qui peut être ajusté et fixé pour un faible jeu. Les clés d'entraînement transmettent le mouvement linéaire de l'unité linéaire au connecteur de l'unité linéaire. Selon la conception, la pièce à déplacer est est fixée à l'élément de guidage ou l'élément de ou l'élément de guidage lui-même est installé sur le lieu d'utilisation de manière à ce que l'ensemble de l'unité linéaire se déplace ensemble que l'ensemble de l'unité linéaire se déplace ensemble. Aux points de vissage vis, des vis à tête hexagonale ou des leviers manuels leviers manuels réglables réduisent l'alésage de l'élément de guidage ou la taille du point de serrage. Les leviers manuels réglables sont destinés à un serrage répété et sans outil, sans outil. Sous la désignation HSK, ils sont disponibles séparément pour un usage individuel et dans d'autres modèles. Par rapport à la vis à tête hexagonale vis à tête cylindrique à six pans creux, la force de la force de serrage que l'on peut obtenir avec un levier manuel réglable est est plus faible en raison de la longueur plus courte du levier. Produit conforme à la directive RoHS
