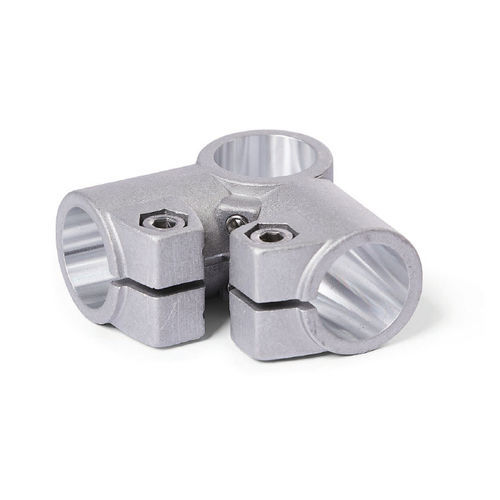

Connecteur de tube d'angle ES series

en fonte d'aluminiumréglable

Les pinces d'angle ES en aluminium moulé sous pression ont des points de serrage cylindriques usinés par des méthodes de coupe. Deux points de serrage ont une section fendue et un autre n'a pas de fente de serrage. Tous les alésages des points de serrage sont disposés à un angle de 90° les uns par rapport aux autres. Les alésages fendus se situent dans un plan, tandis que la section transversale de l'alésage sans fente de serrage est perpendiculaire à ce plan. Tous les alésages reçoivent des tubes de construction courante avec un contact de surface complet sur toute la section transversale. Aux points de vissage, des vis à six pans creux ou des leviers de serrage réglables réduisent la section de l'alésage fendu. Les vis sans tête à coupelles agissent radialement sur la section transversale de l'alésage pour le serrage sans fente de serrage. Des alésages de centrage sur le tube serré évitent les points de pression et permettent un positionnement précis. Les leviers de serrage sont destinés au serrage répété sans outil. Sous la désignation HSK, ils sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage pouvant être obtenue avec un levier de serrage est plus faible en raison de la longueur réduite du levier de serrage.
