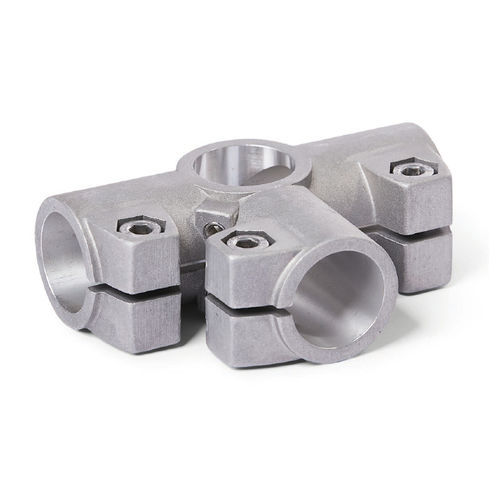

Connecteur de tube rond WS

en Td'angleen fonte d'aluminium

Les pinces d'angle WS en aluminium moulé sous pression ont des points de serrage cylindriques usinés par des méthodes de coupe. Trois points de serrage ont une section fendue et un n'a pas de fente de serrage. Tous les alésages des points de serrage sont disposés à un angle de 90° les uns par rapport aux autres. Les alésages fendus se situent dans un plan, tandis que la section transversale de l'alésage sans fente de serrage est perpendiculaire à ce plan. Tous les alésages reçoivent des tubes de construction courante avec un contact de surface complet sur toute la section transversale. Aux points de vissage, des vis à six pans creux ou des leviers à main réglables réduisent la section de l'alésage fendu. Les vis sans tête à coupelles agissent radialement sur la section transversale de l'alésage pour le serrage sans fente de serrage. Les alésages de centrage sur le tube serré évitent les points de pression et permettent un positionnement précis. Les leviers à main réglables sont destinés au serrage répété sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier.
