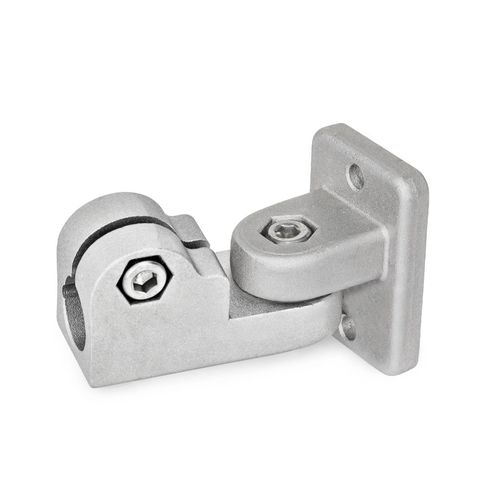

Connecteur de tube rond GKF

en aluminiumà visserréglable

Les colliers de serrage GKF en aluminium moulé sous pression ont un point de serrage fendu usiné par des méthodes de coupe. Ils sont composés des colliers de serrage pivotants LKF et LKT. L'alésage du point de serrage est centré dans le plan et peut être tourné de ± 90° perpendiculairement à la face de la bride. Il reçoit les tiges et les tubes généralement disponibles avec un contact de surface complet sur toute la section transversale de l'alésage. Au point de vissage, une vis à six pans creux ou un levier manuel réglable réduit la section de l'alésage pour le serrage. Au niveau de l'articulation de serrage, une vis à six pans creux ou un levier manuel réglable permet de bloquer l'axe de l'articulation. La bride à deux alésages sert d'interface ou de fixation du collier sur le lieu d'utilisation. Les leviers à main réglables sont destinés au serrage répété et sans outil. Sous la désignation HSK, elles sont disponibles séparément pour une utilisation individuelle et dans d'autres modèles. Par rapport à la vis à six pans creux actionnée par un outil, la force de serrage que l'on peut obtenir avec un levier à main réglable est plus faible en raison de la longueur réduite du levier.
