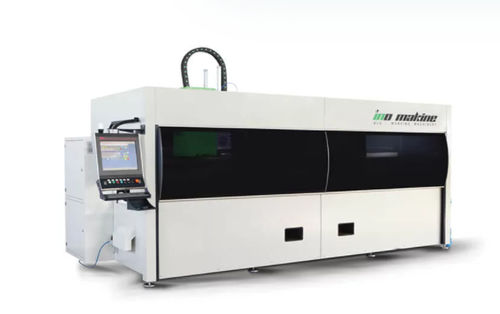

Centre d'usinage CNC 3 axes Ino XC 2000/34

universelà pontpour aluminium

Le centre d'usinage de profilés CNC de conception compacte avec 3 axes contrôlés X-Y-Z. Cette machine est principalement conçue pour l'usinage des profilés en aluminium. Outre l'aluminium, elle peut également usiner tout type de profilés en alliage léger à l'aide de fraises dédiées et personnalisées. Le pont qui porte l'électrobroche à haute vitesse se déplace sur des guides linéaires grâce à des servomoteurs sans balais, indépendamment de l'entraînement, et permet d'usiner tout type de forme sur les profilés. Grâce à l'électrobroche horizontale double face en option, il est possible d'usiner par l'avant et par l'arrière du profilé. Le logiciel CADCAM est un outil personnalisé pour les centres d'usinage de profilés "ino machinery". Le point de référence pneumatique s'incline automatiquement vers le haut et vers le bas en fonction du cycle de travail de la machine. Il y a 6 pièces d'unités de serrage de profilés, qui sont positionnées manuellement par l'opérateur selon les emplacements que le logiciel de production décide. Grâce à l'option de positionnement automatique des pinces, le pont peut également positionner lui-même les pinces. Les couvercles de l'enceinte de la cabine montent et descendent automatiquement lorsque la machine est en cours de traitement et lorsqu'elle s'arrête. La longueur du profilé est saisie, chaque trou ou fente ou forme libre est enregistrée comme une macro, puis ces macros sont introduites comme les opérations à effectuer sur le profilé. Ces macros sont sélectionnées et placées sur le profilé. Dans le cas où les mêmes opérations doivent être effectuées sur des profils différents, le logiciel paramétrera les mêmes opérations sur des longueurs différentes, préparera le programme d'usinage en effectuant tous les calculs automatiquement et montrera la simulation de l'usinage.
