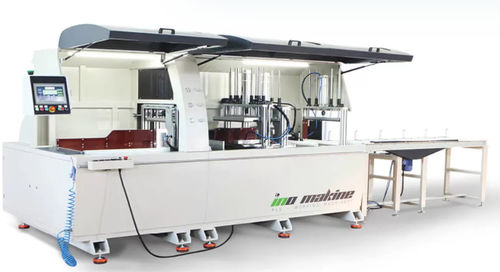

"Machine personnalisée pour la découpe automatique de profils industriels lourds à 90 degrés entre 1 mm et 1,250 mm en une seule course.
La machine est dotée d'une structure mécanique très rigide permettant d'alimenter d'énormes profils et de les couper avec une grande précision.
La machine alimente le profilé à l'aide d'un servomoteur sans balais sur un système de vis sans fin à la longueur qui est réglée par l'opérateur à partir du contrôleur cnc.
La lame de scie se déplace radialement sur la vis sans fin et les servomoteurs brushless.
Pour chaque pièce coupée, il est possible de régler la distance de sortie de la lame de scie.
Pour chaque taille de lame de scie, il est possible de régler l'emplacement de la lame de scie.
Construction ultime en acier ridig de 3 tonnes.
précision de 0,05 mm / m
Puissance de la lame de scie : 11 kW sur un réducteur à courroie et la vitesse de rotation peut être réglée par un servo-inverseur entre 0 et 4.000 tr/min
Il est possible de connecter des lames de scie de différentes tailles, tant en diamètre qu'en épaisseur, et de les faire tourner à des vitesses de rotation et d'avance différentes pour obtenir la meilleure qualité de coupe sur la surface des pièces découpées.
Grâce au système de séparation automatique de la table, la pièce coupée est séparée après la fin de la coupe avant que la sablade ne reparte.
Une surface supérieure de la pièce coupée est maintenue.
Liste de coupe lue jusqu'à 99999 profils.
8 pièces de pistons de serrage horizontaux et verticaux pour une prise parfaite du profilé.
Avec le convoyeur à rouleaux de 3 mètres, il est possible de charger des profils jusqu'à 6 mètres sur la machine.
Logiciel d'usinage de profilés
La machine est contrôlée par un automate programmable et un écran tactile de 10,2″.
La dimension de coupe et le nombre de pièces sont entrés dans la machine en utilisant cette interface de contrôleur qui est disponible en 8 langues différentes.
---
