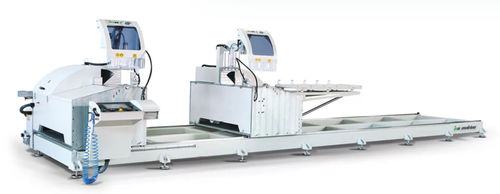

Machine à scier à onglet AS 534/65

pour aluminiumde profilésCNC

Scie à onglet double radiale avec des lames de 600 mm qui se déplacent dans l'axe radial et une grande section de coupe. La longueur nette de coupe des profils est de 6,5 mètres et la machine est adaptée aux profils en aluminium. La deuxième tête se déplace sur des guides linéaires via des crémaillères et des servomoteurs. Les deux têtes s'inclinent à 45 et 90 degrés par voie pneumatique. Le corps de la machine, très rigide, maintient des coupes sans vibrations malgré le poids énorme causé par la course de 650 mm des lames de scie. Il y a 4 chariots de profilés actionnés manuellement entre les deux têtes pour éviter que les profilés ne se plient, car les profilés qui sont coupés dans cette machine sont grands et lourds. Sur cette machine, il est possible de couper de très grands profils de moulage de construction, des profils automobiles, de grandes séries coulissantes et des systèmes hebeschiebe. La machine est contrôlée par un automate programmable et un écran tactile de 10,2″. La dimension de coupe et les degrés de coupe sont entrés dans la machine en utilisant cette interface de contrôleur qui est disponible en 8 langues différentes. Il est possible d'entrer une liste de coupe dans la machine manuellement ou il est également pohttp://img.directindustry.com/images_di/2ai/save-En.gifssible de charger des listes de coupe via une clé USB ou une connexion LAN. De cette façon, la machine peut importer n'importe quelle donnée de n'importe quel logiciel de production de fenêtres. Grâce au logiciel dédié de l'INO, la machine peut lire toutes sortes de fichiers .csv ou .txt et produire des étiquettes pour chaque pièce découpée. Ces étiquettes sont ensuite lues par le lecteur de codes-barres du centre d'usinage CNC et toutes les opérations de détourage sont identifiées sans utiliser de logiciel de dessin.
