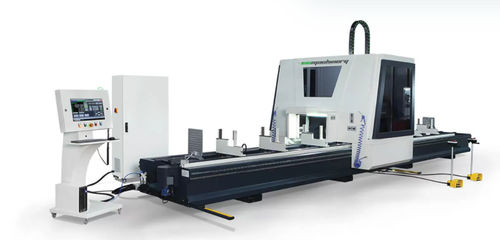

Centre d'usinage CNC 4 axes Ino XP 8000

avec broche pivotanteà ponttype portique

ino XP 8000 est un centre d'usinage CNC à 4 axes de type Gantry pour l'usinage de profilés. Le corps de la machine, de type Maxi-Steel, est extrêmement rigide et flexible pour l'usinage de profils de 350 mm x 350 mm avec une précision de 0,1 mm / 1 mètre et une vitesse de 80 mt./min sur l'axe X. Avec le corps lourd et le pont d'usinage de type portique, il est possible de traiter les profilés en aluminium les plus lourds, même les profilés en acier trempé et en acier inoxydable. Les unités de serrage sont déplacées automatiquement par la colonne, et les données sont collectées par le logiciel d'usinage de profilés CADCAM 3D qui génère des codes G à partir des dessins de profilés. Le logiciel permet d'importer très facilement toutes les données de profil à partir de fichiers dxf et dwg. Les opérations d'usinage peuvent être programmées en utilisant les macros prêtes à l'emploi pour le perçage et le fraisage. La machine est équipée d'une broche de 7,5 kW 24 000 tr/min à vitesse réglable pour différentes épaisseurs de matériaux La broche à grande vitesse peut tourner sur l'axe A de 0 à 180 dans tous les degrés intermédiaires. Des servomoteurs sans balais et des servocommandes contrôlent tous les axes par le biais d'un contrôleur CNC. Le véritable contrôleur CNC collecte les données de traitement des codes G à partir du logiciel d'usinage de profilés 3D CAD-CAM, et tous les mouvements des axes sont ajustés de manière très fluide et parfaitement contrôlés Le magasin automatique du changeur d'outils est placé à l'intérieur du couvercle de la machine, juste à côté de la broche. Le changeur d'outils se déplace avec la broche pour ne pas perdre de temps lors des changements d'outils. Dans le magasin du changeur d'outils, il est possible de placer de nombreux outils jusqu'à 300 mm de diamètre de fraise et 200 mm de longueur de mèches. Cet outillage géant permet à l'opérateur de résoudre très facilement de nombreux problèmes d'usinage
