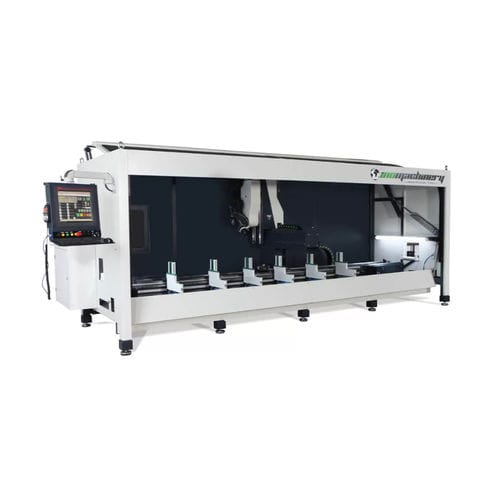

Centre d'usinage 4 axes Ino CALIFORNIA

verticalà pontpour aluminium

Le centre d'usinage de profilés CNC de conception compacte avec 4 axes contrôlés X-Y-Z-A. Cette machine est principalement conçue pour l'usinage des profilés en aluminium. En dehors de l'aluminium, elle peut également usiner tout type de profilé en alliage léger à l'aide de fraises dédiées et personnalisées. Le pont qui porte l'électrobroche à grande vitesse est déplacé sur des guides linéaires par des servomoteurs sans balais, indépendamment de l'entraînement, et traite tout type de forme sur les profilés. L'électrobroche peut tourner de 0 à 180 degrés indépendamment de l'entraînement et usiner dans n'importe quelle position angulaire et changer les outils du magasin de changement d'outils à 7 positions. Le logiciel CADCAM est un outil personnalisé pour les centres d'usinage de profilés "ino machinery". Le point de référence pneumatique s'incline automatiquement de haut en bas en fonction du cycle de travail de la machine. Il y a 6 pièces d'unités de serrage de profilés, qui sont positionnées manuellement par l'opérateur en fonction des emplacements que le logiciel CadCAM décide. Grâce à l'option de positionnement automatique des pinces, le pont peut également positionner lui-même les pinces. Les couvercles de l'enceinte de la cabine montent et descendent automatiquement lorsque la machine est en cours de traitement et lorsqu'elle s'arrête. La machine fonctionne avec un logiciel personnalisé pour le traitement des profils. Grâce au logiciel de traitement des profils, les dessins Dxf des profils à traiter sont importés par l'opérateur et affichés en 3D sur l'écran. La longueur du profilé est saisie, chaque trou ou fente ou forme libre est enregistrée comme une macro, puis ces macros sont introduites comme les opérations à effectuer sur le profilé. Ces macros sont sélectionnées et placées sur le profil.
