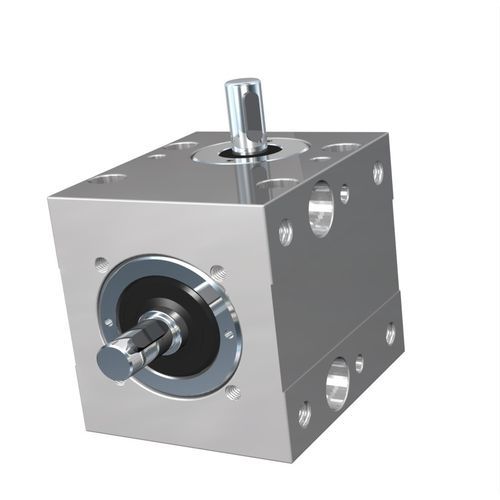

Réducteur à vis sans fin KG series
à couple coniqueorthogonal20 - 50 Nm

réducteur à vis sans fin
réducteur à vis sans fin
réducteur à vis sans fin
réducteur à vis sans fin
réducteur à vis sans fin
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à vis sans fin, à couple conique
Orientation des axes
orthogonal
Couple
20 - 50 Nm, 1 - 5 Nm, 5 - 10 Nm, 10 - 20 Nm
Performance
de précision
Applications
pour arbre
Vitesse de rotation

1 500 rpm
(9 424,78 rad.min-1)

Description

Les renvoi d’angle à pignon conique INKOMA – KG sont des renvois d’angles à engrenage conique qui sont adaptés, de part leurs dimensions, aux vérins à vis INKOMA de mêmes tailles (hauteur d’axe identique, diamètre de l’arbre d’entraînement du vérin à vis HSG = diamètre de l’arbre creux du KG). Ils sont fréquemment utilisés si, pour des raisons d’encombrement, la liaison du moteur à l’arbre d’entraînement du vérin à vis doit être orientée de 90°. Les renvoi d’angle à pignon conique INKOMA – KG sont équipés en standard, côté entraînement, d’un arbre creux adapté au vérin à vis correspondant. Par adjonction d’un arbre d’entraînement, le renvoi d’angle à emboîtement peut également être utilisé en tant que renvoi d’angle standard. Des trous de fixation supplémentaires étendent largement les domaines d’application de ces systèmes d’entraînement. Si le renvoi d’angle à pignon conique INKOMA – KG doit être fixé au vérin à vis INKOMA – HSG correspondant, il est nécessaire de le préciser lors de la commande. Les vérins à vis INKOMA – HSG seront de ce fait pourvus de trous de fixation supplémentaires.
