Microcontrôleur 32 bits KIT_A2G_TC387_3V3_TFT

à usage généralde communicationsystem-on-chip

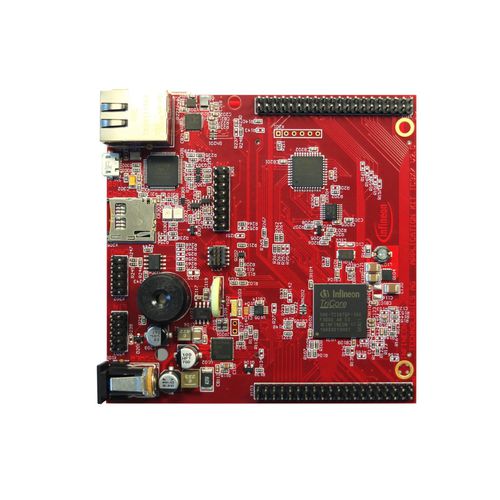

Avec cette carte d'évaluation AURIX™ TC387_3,3 V_TFT à usage général, les clients peuvent rapidement commencer à développer, évaluer et tester leurs logiciels. La carte dispose de diverses interfaces de communication telles que CAN FD, Gigabit Ethernet, SPI, FlexRay ainsi qu'un écran LCD XGA . Un manuel d'utilisation téléchargeable aide à l'installation, à l'utilisation et à la configuration de la carte et comprend les schémas et la mise en page. ( voir la section Documents ) Résumé des caractéristiques TC387 AURIX™ d'Infineon en boîtier LFBGA-292 Ecran LCD XGA 320x240 Fente pour carte SD (mini SD) Émetteur-récepteur CAN haute vitesse (compatible CAN FD) Pont USB vers UART Ethernet Gigabit PHY Émetteur-récepteur LIN Cristal 20MHz (par défaut) ou horloge externe USB miniWiggler JDS pour un débogage facile 4 LED d'état à faible consommation RTC avec alarme Bip sonore - 100mm x 100mm Connecteurs : Le kit d'application TC387 offre une grande variété de connecteurs : Connecteur d'alimentation standard Connecteur micro USB pour l'interface ASC (ASC0) et miniWiggler Connecteur RJ45 pour Ethernet (si Gigabit Ethernet est supporté par le CPU assemblé) en-tête à 16 broches pour l'interface JTAG (OCDS) en-tête 10 broches pour DAP en-tête 10 broches (2x5) pour l'émetteur-récepteur LIN (LIN) en-tête à 10 broches (2x5) pour l'émetteur-récepteur CAN à grande vitesse (CAN0) deux connecteurs à 40 broches avec signaux E/S fente pour carte mini SD Composants : Alimentation du microprocesseur de sécurité multi-tension d'Infineon TLF35584QV LED pour valider l'alimentation (5V ou 3,3Volt) LED indiquant l'état actif du RESET (ESR0) LED indiquant l'activation du miniWiggler JDS DEL commutée par le logiciel DAS
