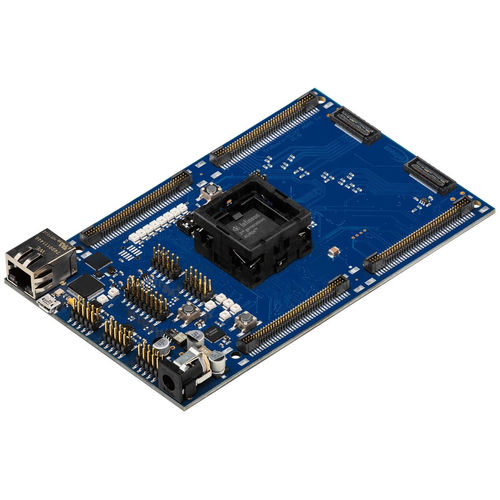

Microcontrôleur 32 bits KIT_A2G_TC377_5V_TRB_S

à usage généralde communicationsystem-on-chip

Avec cette carte d'évaluation AURIX™ TC377 à usage général, les clients peuvent rapidement commencer à développer, évaluer et tester leurs logiciels. Le dispositif d'évaluation TC377TP est monté sur un socle de sorte qu'il peut être facilement changé, ce qui le rend particulièrement adapté au développement de projets précoces. Un manuel d'utilisation téléchargeable aide à l'installation, à l'utilisation et à la configuration de la carte et comprend les schémas et la mise en page. ( voir la section Documents ) Résumé des caractéristiques Contrôleur TC377 AURIX™ 2G ( TC3xx ) d'Infineon dans un boîtier LFBGA-292 Emetteurs-récepteurs FlexRay™ Emetteurs-récepteurs CAN haute vitesse (compatible CAN-FD) Pont USB vers UART Ethernet Gigabit PHY Eeprom série Emetteur-récepteur LIN Cristal 20MHz (par défaut) ou horloge externe USB miniWiggler JDS pour faciliter le débogage 8 LED d'état à faible consommation 8 interrupteurs DIP pour la configuration accès à toutes les broches du contrôleur 100mm x 160mm (carte EURO) Connecteurs La carte TC3X7 TriBoard offre une grande variété de connecteurs : Connecteur d'alimentation standard Connecteur micro USB pour l'interface ASC (ASC0) et miniWiggler Connecteur RJ45 pour Ethernet en-tête 16 broches pour l'interface JTAG (OCDS) 3 connecteurs à 10 broches pour DAP, DAPE et DAP_SCR (DAPE utilisable uniquement sur le dispositif d'émulation) en-tête à 10 broches (2x5) pour l'émetteur-récepteur LIN (LIN) 2 x 10 broches (2x5) pour CAN High-Speed Transceiver (CAN0 et CAN1) 2 x 10 broches (2x5) pour FlexRay™ (ERAY-A et ERAY-B) quatre connecteurs 80 broches (mâles) + quatre connecteurs 80 broches (femelles) avec tous les signaux E/S connecteur ETK en option connecteur optionnel 2 x 6 broches (IEEE1394) pour HSCT connecteur Aurora en option (uniquement avec le dispositif d'émulation)
