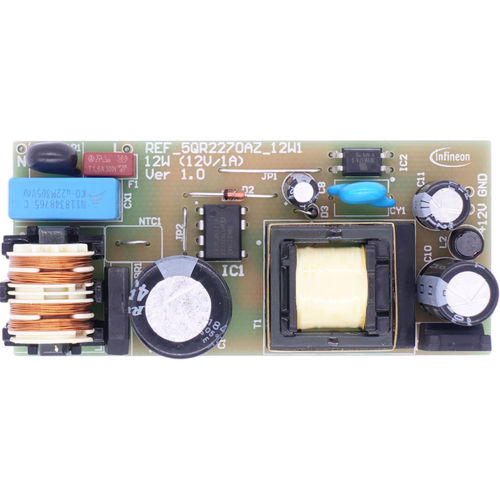

Alimentation électrique AC/DC REF_5QR2270AZ_12W1

à sortie simpleà découpageà grande gamme d'entrée

Il s'agit d'une conception de référence d'une alimentation à découpage hors ligne isolée à cadre ouvert (SMPS). Il est destiné aux réfrigérateurs économes en énergie en tant que SMPS auxiliaire pour divers blocs système tels que les capteurs, les relais et le microprocesseur. Il comprend le CoolSETTM quasi résonant de 5ème génération (ICE5QR2270AZ) avec un MOSFET à superjonction CoolMOS™ P7 de 700V intégré dans un boîtier DIP-7. Résumé des caractéristiques Rendement moyen > 89% Protection contre les surtensions d'entrée de ligne, les brown-in/brown-out, les surtensions de sortie, les courts-circuits et les surcharges Résumé des avantages Rendement élevé grâce à la commutation quasi-résonante Faible encombrement Liste des composants coolSETTM quasi-résonant de 5ème génération (ICE5QR2270AZ) Applications cibles Alimentation auxiliaire à haut rendement, alimentation externe, réfrigérateurs, appareils électroménagers
