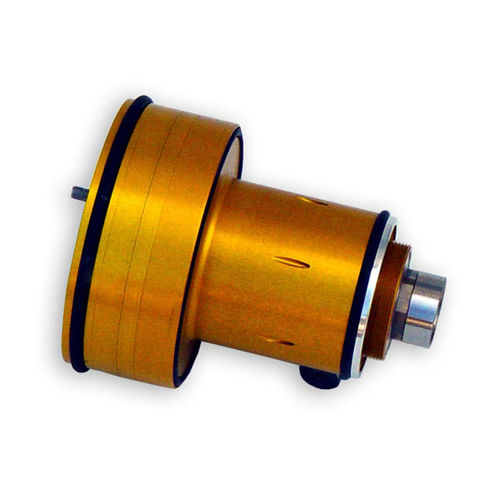

Broche de refroidissement 18N001

axialeradiale

La construction de l'atomiseur est basée sur un palier à air aérostatique, dont les paliers radial et axial sont équipés de micro-buses. L'atomiseur est alimenté par une turbine radiale pneumatique. Un disque codeur axial à fort contraste est fixé du côté de la turbine. Une turbine efficace avec une faible pression de fonctionnement et une faible consommation d'air. Des aubes de turbine aérodynamiques améliorées avec une géométrie optimale pour la vitesse d'entrée et de sortie de l'air. Le conduit d'air de la turbine a été conçu pour minimiser la perte de pression de l'admission vers les aubes. Cela entraîne une augmentation de la pression au niveau des aubes de la turbine. Effet : La consommation d'air diminue de 20 % Excellentes propriétés de fonctionnement à sec Toutes les surfaces d'appui radiales et axiales sont fabriquées dans un matériau spécial, le bronze, qui possède d'excellentes propriétés autolubrifiantes. Cela a permis d'améliorer considérablement les propriétés de fonctionnement à sec et la durabilité. Le boîtier est découplé thermiquement et n'interfère donc pas avec la géométrie du roulement. Un fort effet de refroidissement (-4°C) du côté de l'air d'échappement, qui peut provoquer le basculement du palier de butée, est inhibé par la répartition symétrique des conduits d'air d'échappement. Un coussinet découplé thermiquement empêche une réduction de l'interstice radial dans la zone du palier arrière, ce qui pourrait se produire en raison du refroidissement du palier. Palier à air robuste avec une capacité de charge radiale accrue pour l'emploi robotique. Le palier radial a été équipé d'une capacité de charge de 82N à l'extrémité avant de l'arbre, de sorte qu'il est adapté à la manipulation de vitesses élevées, comme requis lors de l'utilisation de robots, allant jusqu'à 4G. Il est en outre équipé pour faire face aux forces et aux mouvements uniques des robots de pulvérisation.
