Machine de tournage CNC C2002 axesà deux brochesVDI 25
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Nombre d'axes
- 2 axes
- Nombre de broches
- à deux broches
- Nez de broche
- VDI 25, VDI 30
- Tourelles
- à double tourelle, à trois tourelles, à 4 tourelles
- Applications
- pour usinage de barres, de pièces complexes
- Performance
- à haute productivité, puissante, à grande vitesse
- Autres caractéristiques
- compacte
- Diamètre
160 mm
(6,3 in)- Vitesse de rotation
3 500 rpm, 6 000 rpm, 8 000 rpm
(21 991,149 rad.min-1, 37 699,112 rad.min-1, 50 265,482 rad.min-1)- Longueur de la pièce
550 mm
(22 in)- Passage de barre
65 mm, 90 mm
(3 in, 4 in)- Course X
110 mm, 180 mm
(4 in, 7 in)- Course Z
320 mm, 550 mm, 700 mm
(13 in, 22 in, 28 in)- Avance rapide sur X
30 m/min
- Avance rapide sur Z
50 m/min
- Puissance nominale
10 kW, 32 kW, 40 kW, 72 kW
(13,6 hp, 43,5 hp, 54,4 hp, 97,9 hp)- Couple maximal
16 Nm, 160 Nm, 170 Nm, 207 Nm
(12 ft.lb, 118 ft.lb, 125 ft.lb, 153 ft.lb)- Longueur hors tout
6 910 mm
(272 in)- Largeur hors tout
2 092 mm
(82 in)- Hauteur totale
2 490 mm
(98 in)- Poids
9 000 kg
(19 842 lb)
Description

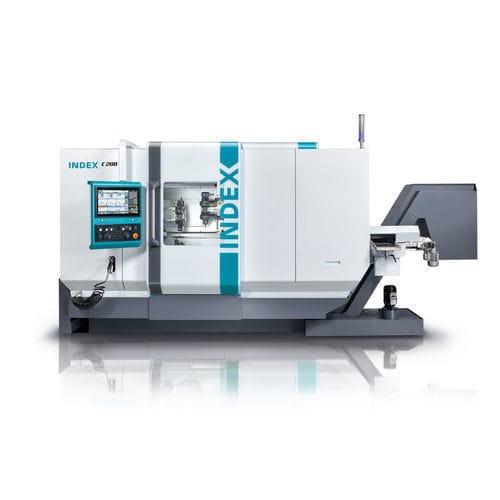

Les tours INDEX C100 et C200 offrent de nouvelles possibilités pour produire plus rapidement à partir de barres. Malgré des dimensions extérieures compactes, les tours INDEX C100 et C200, disponibles en 2 ou 3 tourelles, présentent une zone de travail spatieuse pour l‘usinage complet de pièces.
Le nouveau système de guidage INDEX SingleSlide assure une dynamique considérablement élevée, tout en garantissant un amortissement optimal des vibrations.
Résultat : une qualité de pièce supérieure, une plus grande durée de vie d’outils et une réduction des temps de cycle.
Les atouts de la machine - vos avantages
Production rapide de pièces tournées à partir de barres
Zone de travail spatieuse pour l'usinage complet des pièces
Le système de guidage INDEX SingleSlide offre une dynamique considérablement élevée.
Accélération (1 g) et marches rapides élevées (60 m/min)
La commande Siemens S840D sl ou Fanuc 31i-B offre à tout moment des solutions économiques et productives
Inclus : Le système de commande iXpanel - i4.0 ready avec écran tactile de 18,5" / 15''
Les tours automatiques de production INDEX C100 et INDEX C200 offrent de nouvelles possibilités pour la production rapide de pièces tournées dans des barres. Malgré des dimensions extérieures compactes, les tours INDEX C100 et INDEX C200, en tant que machines à 2 ou 3 tourelles, disposent d'un espace d'usinage généreux pour l'usinage complet des pièces.
Le système de guidage INDEX SingleSlide offre une dynamique très élevée avec un amortissement optimal des vibrations.
