Système de retrait

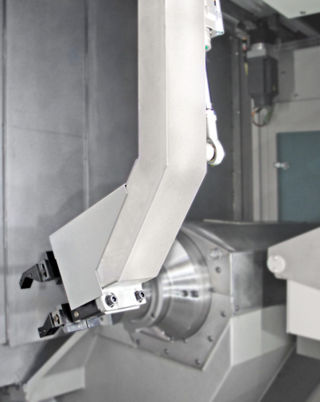

Possibilités d’application Axe Z module de déchargement à portique avec entraînement NC Le prélèvement automatique de la pièce usinée depuis la broche principale ou la contrebroche, avec dépose consécutive sur un convoyeur ou dans un conteneur de pièces. Le retrait de la chute depuis la broche principale lors de l'usinage de barres suivi de la dépose dans un collecteur de chutes Le dispositif de retrait à portique comprend les composants suivants : 1. Axe à commande numérique de position Z8 Un moteur électrique entraîne le bras de préhenseur par l’intermédiaire d’une courroie et d’un réducteur. Le système de mesure se trouve dans le moteur. Chaque position peut être approchée. 2. Pivotement du préhenseur Pour contourner la contrebroche, le préhenseur doit être pivoté vers l’extérieur et vers l’intérieur. Ce mouvement se fait de façon pneumatique entre deux positions finales. 3. Préhenseur de pièces La pièce ou la chute de barre est prélevée au centre de la broche, avec les mors de préhenseur actionnés des deux côtés.
