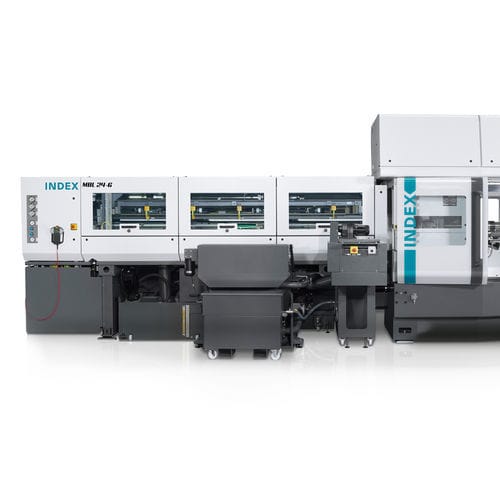

Système de chargement MBL series

Concept de guidage hydrodynamique des barres Embarreur et machine : une solution globale Les barres sont percées en temps masqué, pendant l'usinage, ce qui permet un changement de barres très rapide Dans de nombreux cas, il est possible d'atteindre des vitesses de rotation maximales plus élevées Equipement du côté chargement et du module de perçage pendant la production Chargement des barres et utilisation du module de perçage pendant la production Accessibilité optimale grâce à de grandes portes sur la face avant Structure amortissant les vibrations Avance de barres sur toutes les positions via un moteur CNC Embarreur disponible en 2 variantes : - Variante 3300 : pour des barres de 1500 à 3300 mm - Variante 4300 : pour des barres de 2000 à 4300 mm Principe de guidage Guidage hydrodynamique des barres dans des canaux remplis d'huile réalisés en matériau pour paliers lisses Les canaux sont adaptés au diamètre de barre à l'aide de réducteurs en plastique (demi-coquilles de paliers). Des fermetures à encliqueter simples facilitent le montage des demi-coquilles de paliers Cela permet d'obtenir un guidage optimal des barres Le principe de guidage est adapté aussi aux barres polygonales
