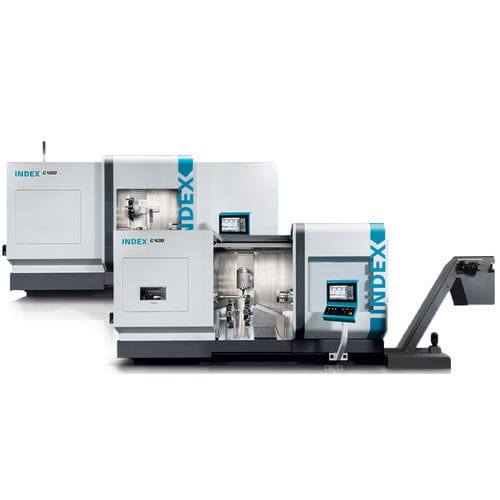

Centre de tournage-fraisage pour pièce de grande dimension G4 series

CNChorizontal5 axes

Le centre de fraisage/tournage INDEX G420 offre des performances optimales à nos clients des domaines de la construction mécanique, de l’industrie automobile et de l’aéronautique, tout en assurant une disponibilité et une sécurité de process élevées – une solution complète pour l’usinage des pièces de grande taille. Le manipulateur de pièces intégré est disponible en option. Il peut être utilisé pour le chargement et de déchargement, ainsi que pour l’évacuation des chutes, et est prévu pour des pièces d’un poids max. de 25 kg et d'un diamètre de jusqu’à Ø120 mm. Le module manipulateur est équipé de 2 axes CNC pilotés via la commande de la machine. D’autres solutions d’automatisation personnalisées telles que les convoyeurs ou les robots manipulateurs pour fonctions secondaires peuvent être intégrés en fonction des souhaits du client. Complètement modulaire, l’INDEX G420 offre un large choix de possibilités. On peut ainsi configurer la machine avec 3 tourelles, toutes équipées d’un axe Y. La zone de travail est spatieuse et permet l’usinage de tous les types de pièces, avec une longueur maximale de 1600 mm / 2300 mm. Broche principale et contrebroche sont dimensionnées pour des diamètres de barres allant jusqu’à Ø 120 mm et des pièces de mandrin jusqu'à Ø 400mm max. Pour l’usinage de pièces longues ou d’arbres, il est possible de monter des lunettes sur tourelles. L’INDEX G420 est en mesure de réaliser des usinages à 5 axes simultanément. Lors de son développement, une grande importance a été accordée à l'ergonomie. L'objectif est d'offrir une grande accessibilité aux opérateurs et à la maintenance.
