Système de mesure de rugosité

à laserconfocalautomatique

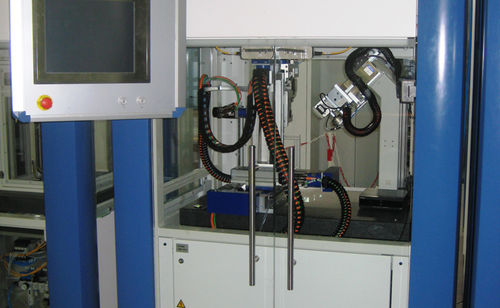

- Encombrement réduit (L : 1522, P : 1263, H : 2100) mm³ - Capteur de déplacement confocal à balayage laser pour une mesure sans contact - Durée totale du cycle de traitement : 1,2 min - Plage de mesure : ±0,3 mm - Résolution : 0.01 µm - Distance de référence : 6 mm - Écart de linéarité : ± 0,5 % de l'E.M. - Contrôle du processus en temps réel - Conception intuitive de l'IHM - Système de manipulation automatique des pièces - Classe de salle blanche ISO 8 ou supérieure La station de mesure de la rugosité IMSTec fait partie d'un concept global d'automatisation du revêtement des implants orthopédiques. Elle représente une solution haut de gamme pour une détermination de la rugosité de la surface des pièces 100% automatisée et sans contact. Un capteur de balayage laser intégré de haute précision, monté sur un axe de moteur linéaire pour les mouvements de la section d'essai, fournit des mesures de rugosité répétables. Pour le contrôle de la qualité, le système de mesure de la rugosité est contrôlé régulièrement à l'aide d'un seul échantillon de référence certifié. Le processus automatisé de manipulation des pièces maximise le temps moyen d'assistance. Le système entièrement automatisé de détermination de la rugosité de la surface des pièces d'IMSTec cible les applications de mesure en particulier pour les dispositifs médicaux tels que les implants orthopédiques. Le composant clé du système de mesure de la rugosité est un capteur de déplacement confocal à balayage laser de haute précision. Lorsque l'ensemble pièce/matériel est chargé dans la station de mesure, il est positionné pour la mesure de la rugosité par une combinaison de sept actionneurs montés sur une table en granit solide placée sur quatre éléments d'amortissement pour une stabilité et une précision accrues.
