Unité de vérification laser

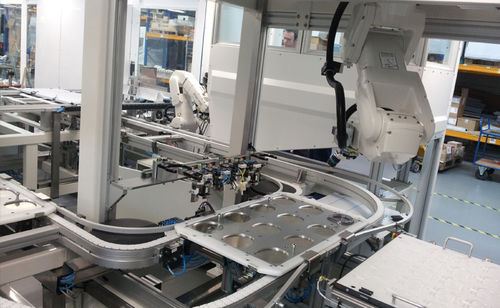

Intégration entièrement automatisée inspection 100% en ligne Résolution optique 0,1 mm Temps de cycle 16-24s Deux systèmes de caméra CCD Mesure du profil par scanner laser Manipulation rapide et précise du robot Adaptation flexible de la position de préhension Utilisable pour les produits médicaux et les salles blanches Adaptable à une large gamme de produits Interaction minimale avec l'utilisateur Conception intuitive de l'IHM Le système de vérification des pièces IMSTec permet la vérification entièrement automatisée de nombreux types d'échantillons différents en parallèle, tels que les implants orthopédiques. Un préhenseur robotisé assure une manipulation extrêmement souple et précise des produits. La géométrie de chaque pièce est mesurée et comparée aux spécifications. Une station de préhension incluse fournit des préhenseurs robotisés adaptés à tous les produits. L'un des principaux composants du système d'emballage entièrement automatisé d'IMSTec est le système de vérification des pièces. Avant que les implants médicaux ne soient emballés dans une feuille d'aluminium, leur type de produit est déterminé et la géométrie est vérifiée par un algorithme générique de traitement d'images. La forme, la taille et la position de la pièce sont transmises au contrôleur du robot afin de choisir le bon préhenseur et d'obtenir une position précise pour saisir la pièce. Un traitement d'image supplémentaire permet de vérifier la surface de revêtement de la pièce. Les bonnes pièces passent au processus d'emballage, les pièces défectueuses sont séparées. Le système de vérification des pièces garantit que la recette d'emballage sélectionnée est adaptée à la pièce chargée. Jusqu'à 20 pièces différentes peuvent être chargées, de sorte que chaque pièce doit être inspectée. Au départ, toutes les pièces sont triées sur un plateau logistique composé d'une plaque de diffusion semi-transparente.
