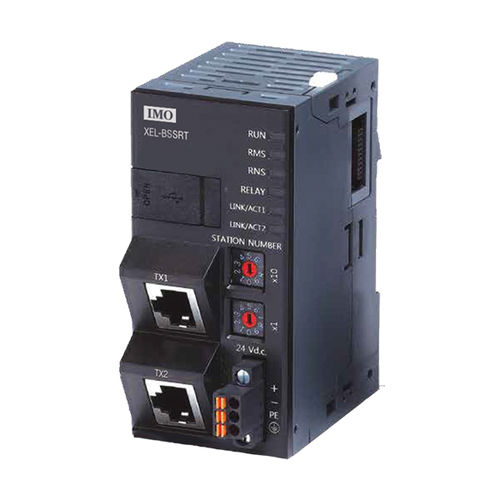

Adaptateur Ethernet XEL-BSSRT

de communicationd'interfacefemelle

En-tête Ethernet Smart I/O Caractéristiques principales - Système d'E/S modulaire - Jusqu'à 8 modules d'E/S par base - Borniers amovibles - Taille compacte - Montage sur rail DIN - E/S analogiques incluant mA/V, thermocouple et RTD - Fonctionnement avec Modbus TCP et Ethernet IP Spécifications techniques - Puissance requise (en régime permanent) 550mA @ 24VDC Alimentation de classe 2 uniquement - Plage de puissance primaire 19,2 - 28,8 VDC - Puissance de sortie 1500mA @ 5VDC - Type de borne : pince à ressort - Couple de serrage des bornes 0,6Nm (5,2lbs/in) - Température de fonctionnement 0 - 55°C - Température de stockage -25°C à +70°C - Humidité relative 5 à 95%HR (sans condensation) - Dimensions (H x L x P) 90 x 43,5 x 72,8mm (3,54 x 1,71 x 2,87in) - Poids 114g - Immunité au bruit selon IEC 1131-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 Spécifications de communication - Vitesse de transmission des données 10/100/1000Mbps - Contrôle de flux Full / Half Duplex - Connecteurs RJ-45 (8P8C), 2 ports (AutoMDIX) - Commutateur intégré Type non géré - Protocoles Modbus TCP, Ethernet/IP, BOOTP, DHCP - Câble de communication S-FTP sur CAT5e - Délai d'inactivité 10 secondes - Configuration IP à partir du configurateur i3, à l'aide de Boot/p, XG5000 Spécification des E/S - E/S compatibles XGB - Modules pris en charge (par base) 8 - E/S numériques, max (par base) 256 (entrées et sorties) - E/S analogiques, max (par base) 32 (entrées et sorties) - Limitations des E/S (par système) Limitées uniquement par l'espace disponible pour les registres/variables - Alimentation des modules d'E/S 1500mA @ 5V DC maximum
