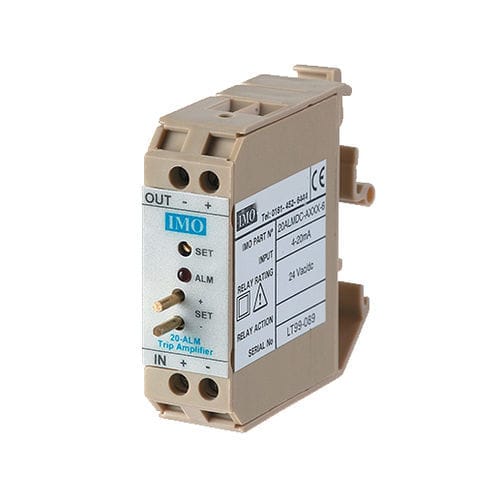

Amplificateur de puissance 20ALMDC-AXXX-8

de commutationcompactajustable

Amplificateur de déclenchement alimenté par boucle Entrée alimentée par la boucle 4-20mA Sortie SSR N/O ou N/C Réglage du point de consigne sur le panneau avant Le 20ALM est un amplificateur de déclenchement alimenté par une boucle d'entrée, qui tire sa puissance du signal d'entrée - Option d'alarme haute ou basse - Chute de tension basse - Les points de consigne sont disponibles sur le panneau avant sous la forme d'un signal de 0,4 à 2 V (4 à 20 mA) - (4 à 20mA) - Indication de l'alarme par LED - Solution unique à faible coût La sortie du 20ALM est un relais statique unipolaire, normalement ouvert, qui peut être configuré pour se fermer au-dessus ou au-dessous du point de consigne réglable. La sortie commutée peut être connectée à n'importe quel potentiel dans la limite de 1kV de l'alimentation du transmetteur, tandis que des transitoires de 2,5kV peuvent être supportés. Le relais est conçu pour commuter en courant alternatif ou continu. L'amplificateur de déclenchement est généralement utilisé pour activer un avertissement ou un système de contrôle lorsque la sortie d'un capteur dépasse ou est inférieure à une limite prédéfinie. L'unité peut également être utilisée pour une simple commande marche/arrêt, grâce à une hystérésis de commutation intégrée. L'appareil est logé dans un boîtier ultra-compact monté sur rail DIN, d'une largeur de 18 mm seulement. Conditions de fonctionnement recommandées - Courant d'entrée 4-20mA - Tension de contact du relais 24Vac/dc ou 110Vac - Courant de relais (max) 300mA @ 24Vdc - 130mA @ 110Vac - Résistance de sortie 5Ω (sur) type 24V - 24Ω sur type 110Vac Conditions d'environnement - Température de stockage -40-70˚C - Température de fonctionnement 0-55˚C - Humidité relative 0-90% RH
