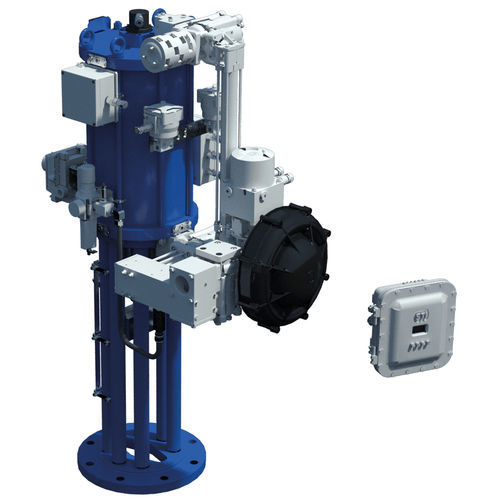

Contrôleur de vanne numérique QuickTrak™

Le système QuickTrak™ est doté de la toute dernière technologie de commande numérique des vannes pneumatiques, qui associe un système de commande à microprocesseur à un positionneur de vanne intégré. Ce système est spécialement conçu pour répondre aux défis posés par les applications exigeantes d'aujourd'hui. Capable de fournir le contrôle et les performances d'un système hydraulique, mais sans les exigences environnementales et de stockage ; le système QuickTrak™ est flexible et puissant. Sonde : Transducteurs de position linéaires magnéto-strictifs situés à l'intérieur de la tige de l'actionneur, qui fournissent un retour de commande rapide et très précis. vannes à 3 voies : Le mode de défaillance est assuré par deux vannes à trois voies (certifiées SIL) pilotées par l'électrovanne, qui isolent la servovanne de l'actionneur. Une troisième vanne supprime toute purge lorsque le mode défaut se produit. Électrovannes : 24 VDC alimentées en continu, normalement fermées, pour déclencher le mode défaillance en cas de perte de l'alimentation en air ou du signal. Servovalve : servovalve à haute capacité pour le positionnement. Actionneur : Conçu sur mesure avec des orifices plus larges pour utiliser le Cv plus élevé et une tige percée pour accueillir la sonde de rétroaction. Contrôleur numérique : Fournit un système en boucle fermée à plusieurs niveaux basé sur la position de la vanne et du tiroir pour contrôler le moteur pas à pas afin d'ajuster la pression de la chambre de l'actionneur pour atteindre la position souhaitée de la vanne. Avantages de QuickTrak™ Amélioration des performances. Grande fiabilité. Positionnement précis. Course / réponse rapide. Maintenance réduite. Calibrage et mise au point rapides. Signal d'entrée / retour de position 4-20mA, protocole HART™ Alimentation électrique 100 à 240 VAC ± 10% 50-60 Hz ± 5% de 24 à 145 VDC ± 10% (4 à 0,3A) Consommation électrique maximale 95 W
