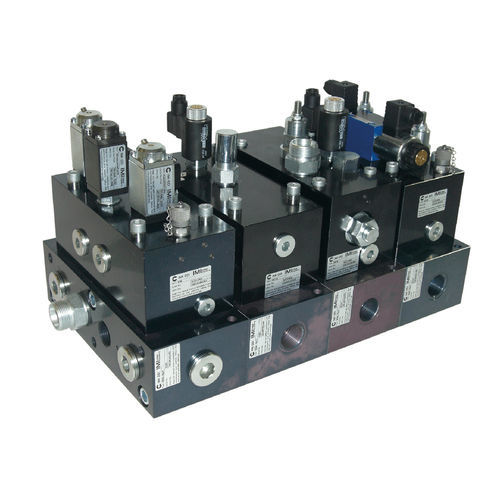

Manifold multivoie MSM

aluminiumpour applications hydrauliquesd'isolement

Permet de monter tous les éléments disponibles sur un seul rack avec différentes fonctions de contrôle et pour différentes vannes. La conception du MSM permet de combiner jusqu'à 8 éléments fonctionnels tels que la vanne proportionnelle (PV), le dispositif à mode de déclenchement (SSB). Tous les éléments sont alimentés par les canaux P et T à l'intérieur du MSM. Une seule connexion P et une seule connexion T par MSM sont nécessaires. En option : deux connexions de chaque P et T pour un débit plus élevé peuvent être connectées (si nécessaire, contacter IMI CCI Suisse). L'isolation de chaque canal dans chaque plaque est possible. Les connexions avant, arrière et latérales peuvent être fermées pour combiner plus de fonctions et alimenter plus d'un actionneur. Conçu pour l'huile minérale et/ou les fluides hydrauliques résistants au feu. Fluides hydrauliques applicables Huile minérale DIN51524 (DIN ISO 6074) Fluides HFD-R résistants au feu (par exemple Fyrquel® EHC) Fluides HFD-U résistants au feu (par exemple Quintolubric® 888) Contamination maximale du fluide ISO 4406 17/16/13 NAS 1638 niveau 6 SAE classe 3 Matériau d'étanchéité FKM (Viton) Petite taille de connexion uniquement : LxBxH : 180x110x69mm Taille et qualité des boulons : 3x M12x120 10.9 Axes centraux : 5x16mm ISO 8734 LxBxH : 300x120x88mm Connecteurs P,T, A et B : G1 "x18 Taille et qualité des boulons : 3x M14x130 10.9 Goupilles centrales : 5x16mm ISO 8734
