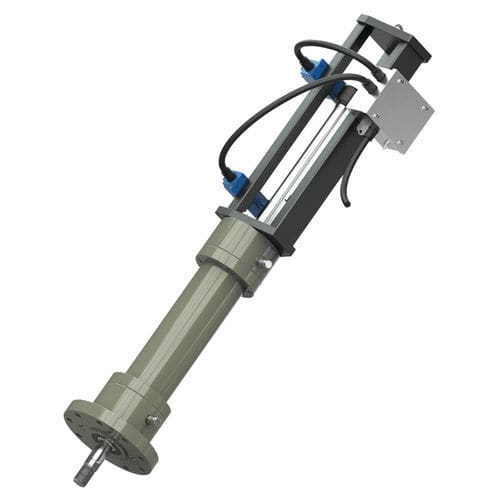

Actionneur linéaire HPA

hydrauliqueà pistondouble effet

Le HPA est un actionneur à double effet disponible avec un transmetteur de position électronique intégré pour un retour précis de la position de la tige. Le transmetteur de position est utilisé pour les actionneurs modulants, généralement pour contrôler les vannes de conditionnement de la vapeur. Pour les actionneurs tout ou rien, la position d'ouverture/fermeture est détectée à l'aide d'interrupteurs de fin de course. Interrupteurs de fin de course - Deux interrupteurs de fin de course réglables installés sur le cadre de l'actionneur. Le placement réduit le risque de dommages causés par la chaleur de la vanne. Transducteur linéaire - En option, le HPA peut être équipé d'un transducteur linéaire qui renvoie la position réelle de la vanne au positionneur. Le transducteur détecte la position d'un anneau magnétique installé à l'extrémité de la tige du piston. L'emplacement facilite la maintenance. Boîte de jonction - Les câbles des interrupteurs de fin de course sont connectés au positionneur via une boîte de jonction en acier inoxydable. Racleurs de tige de piston - Fabriqués en acier allié au carbone à haute résistance, tous les assemblages de tiges et de pistons sont conçus pour ne pas se fatiguer à la pression nominale maximale. Des racleurs métalliques sont installés de série aux deux extrémités de la tige de piston. Ils sont conçus pour racler la saleté, les particules étrangères, les copeaux et l'humidité de la tige de piston lorsqu'elle se rétracte dans le corps de l'actionneur. Raccords de tuyaux - Chaque actionneur est équipé de deux raccords de tuyaux, fournissant une entrée/sortie pour les deux chambres d'huile dans le boîtier de l'actionneur Protection de la surface - En standard, le corps de l'actionneur et la bride inférieure sont peints avec un système de protection contre la corrosion conforme à la norme ISO 12944 C4, adapté aux environnements côtiers. En option, ils peuvent être peints conformément à la norme ISO 12944 C5M, adaptée aux zones marines, offshore et côtières à forte salinité.
