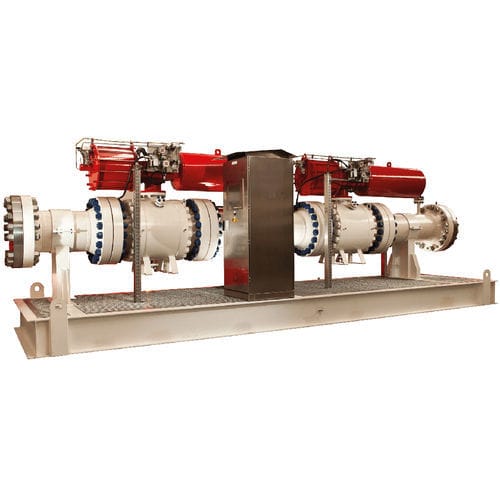

Système de protection HIPPS

Les systèmes HIPPS (également appelés HIPS) sont une série de composants spécifiquement conçus pour isoler la source de haute pression dangereuse au lieu de soulager le débit excessif en cas de surpression. Le HIPPS est un système instrumenté de sécurité indépendant et fiable, conçu avec une grande intégrité conformément aux normes ANSI/ISA et IEC établies, afin d'égaler ou de dépasser les performances de sécurité des soupapes de sûreté conventionnelles. Initiateurs / capteurs de processus - Les initiateurs sont des pressostats ou des transmetteurs électroniques ou électromécaniques qui mesurent les variables de processus (PV) pour détecter un événement. Le système électronique programmable reçoit les signaux des initiateurs, exécute les logiques requises (vote, diagnostics et routine de test de course partielle) et engage les éléments finaux. Éléments finaux - Les éléments finaux sont les unités physiques qui sont appelées à isoler l'exposition et sont généralement des vannes à sécurité intégrée, ouvertes ou fermées à l'aide d'actionneurs hydrauliques ou pneumatiques à ressort et de solénoïdes. La configuration finale est prescrite par, pour le niveau de sécurité souhaité. La conception de l'IMI CCI HIPPS peut utiliser des dispositifs doubles dans une configuration 1oo2 (un sur deux) (deux vannes en série), où chaque vanne a 1 ou 2 solénoïdes (en logique 1oo2) alimentés par deux sorties indépendantes du résolveur logique redondant certifié SIL 3. Sécurité - En tant que système de sécurité instrumentée ! (SIS), HIPPS exige que chaque application spécifique fasse l'objet d'un examen approfondi. La principale mesure du SIS est le niveau d'intégrité de la sécurité (SIL). Le SIL représente la réduction de risque nécessaire pour obtenir le risque tolérable souhaité, tel qu'il est reconnu dans l'analyse de risque de l'utilisateur.
